27878-08压铸锌、钢或不锈钢旋转铰链，带锁柄，23 毫米斜边 |
返回 |
|
|
产品说明产品描述：使用旋转铰链通常是出于功能或视觉方面的考虑。铰链安装在门和门框的内侧，只有在门打开时才能看到。 材料：规格：门部件和门闩部件为锌压铸件或镀锌钢。
框架和插销为镀锌钢。
不锈钢门部件、门闩部件、门框部件和插销，毛坯。提示：用于表面安装的门。
铰链不可见。
斜边 23 毫米。
左右均可使用。
开口角度 120°。
用于拧紧的框架部件。
销钉带有凹槽，包括 DIN6799 防护垫圈。
转动门扇上的锁紧部件，即可将门向前移开。应用：- 机器和设备制造
- 开关柜和控制柜
- 医疗和实验室技术

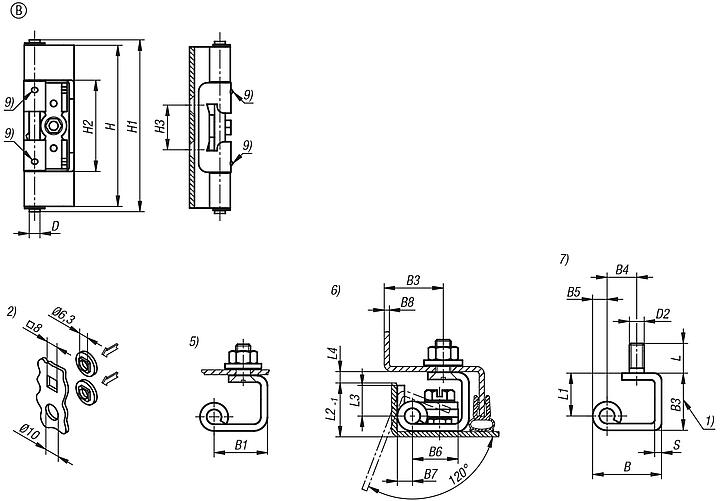

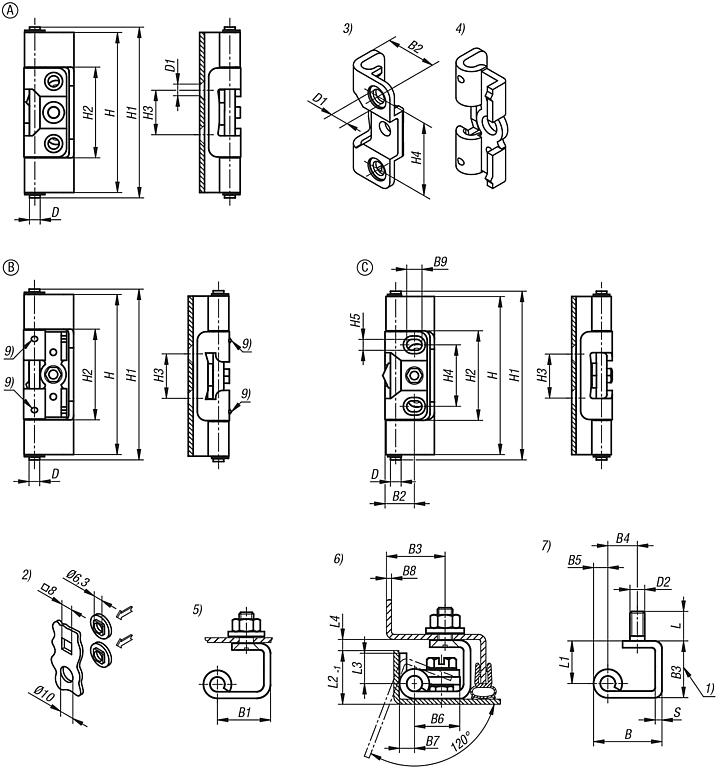

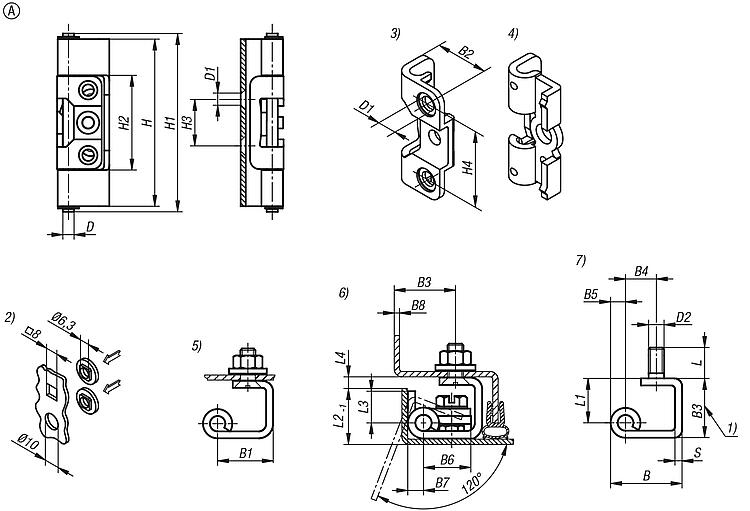

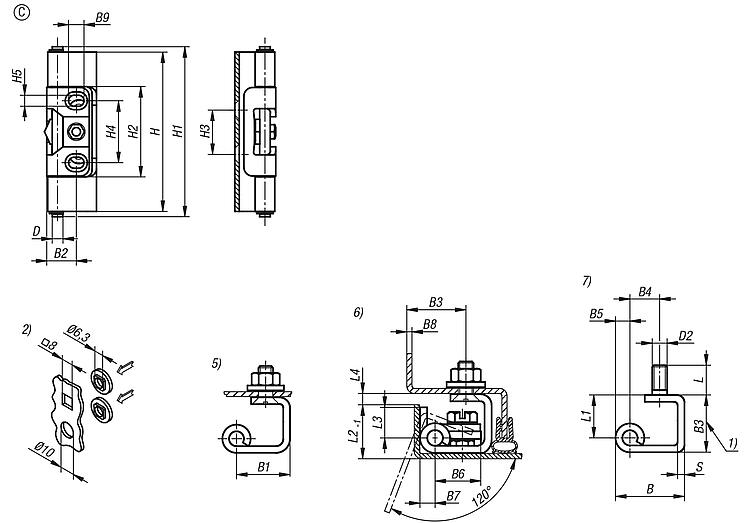

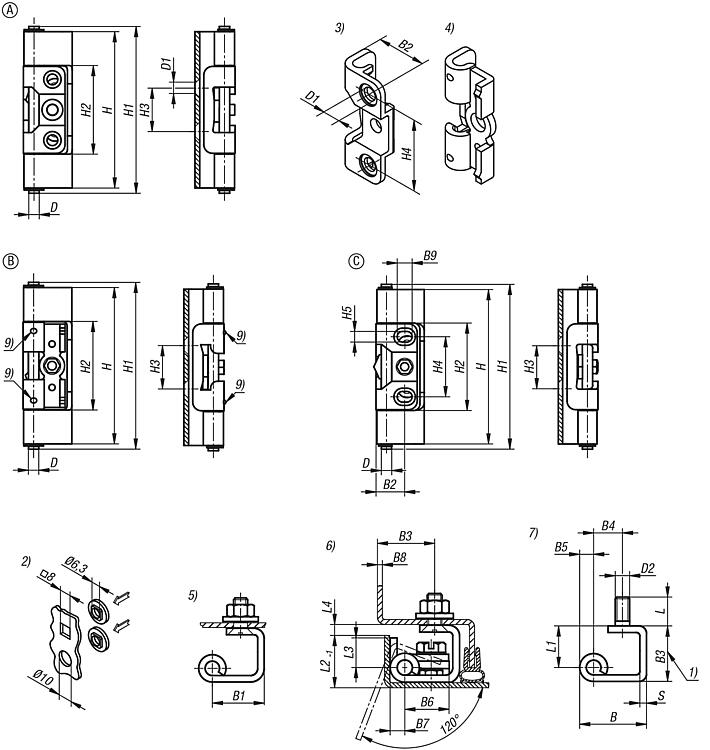

- 运输和输送系统图纸提示：1) 倒角
2) 锁片安装说明
3) 门部件固定方式：螺钉固定
4) 门部件固定方式：焊接
5) 带 M6 沉孔
6) 带 M6 沉孔 + 锁片
7) 带 M6 螺栓 + 锁盘
8) 旋转门板上的锁紧部件，可将门向前拆下
9) 焊接头 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
带锁柄的压铸锌、钢或不锈钢旋转铰链，23 毫米斜边，A 型 |
更多信息 |
| 订货号 | 类型 | 销钉材料 | 门部件固定方式 | 框架部件规格
| 销钉规格
| 主体
材料 | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-08-0221 | A | 钢制 | - | - | - | 钢制 |  | | 根据要求 | | | 27878-08-0121 | A | 钢制 | - | - | - | 钢制 | | | 根据要求 | | | 27878-08-0120 | A | 钢制 | - | - | - | 钢制 | | | 根据要求 | | | 27878-08-3211 | A | 钢制 | 可固定 | - | - | 锌制 | | | 根据要求 | | | 27878-08-3111 | A | 钢制 | 可固定 | - | - | 锌制 | | | 根据要求 | | | 27878-08-3110 | A | 钢制 | 可固定 | - | - | 锌制 | | | 根据要求 | |
| 订货号 | B | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | D
| D1 | D2 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | S | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-08-0221 | 28 | 22 | - | 23 | 12 | 5,55 | 17,9 | 6,1 | 3 | 6 | - | M6 | 90 | 96 | 50 | 25 | - | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-0121 | 28 | 22 | - | 23 | 12 | 5,55 | 17,9 | 6,1 | 3 | 6 | - | M6 | 90 | 96 | 50 | 25 | - | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-0120 | 28 | 22 | - | 23 | 12 | 5,55 | 17,9 | 6,1 | 3 | 6 | - | M6 | 90 | 96 | 50 | 25 | - | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-3211 | 28 | 22 | 16,7 | 23 | 12 | 5,55 | 17,9 | 6,1 | 3 | 6 | 6,2 | M6 | 90 | 96 | 50 | 25 | 35 | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-3111 | 28 | 22 | 16,7 | 23 | 12 | 5,55 | 17,9 | 6,1 | 3 | 6 | 6,2 | M6 | 90 | 96 | 50 | 25 | 35 | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-3110 | 28 | 22 | 16,7 | 23 | 12 | 5,55 | 17,9 | 6,1 | 3 | 6 | 6,2 | M6 | 90 | 96 | 50 | 25 | 35 | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | |
|
压铸锌、钢或不锈钢旋转铰链，带锁柄，23 毫米斜边，B 型 |
更多信息 |
| 订货号 | 类型 | 销钉材料 | 门部件固定方式 | 框架部件规格
| 销钉规格
| 主体
材料 | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-08-1221 | B | 不锈钢 1.4305 | - | - | - | 不锈钢 A2 | | | 根据要求 | | | 27878-08-1120 | B | 不锈钢 1.4305 | - | - | - | 不锈钢 A2 | | | 根据要求 | | | 27878-08-1121 | B | 不锈钢 1.4305 | - | - | - | 不锈钢 A2 | | | 根据要求 | |
| 订货号 | B | B1 | B3 | B4 | B5 | B6 | B7 | B8 | D
| D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | S | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-08-1221 | 28 | 22 | 23 | 12 | 6 | 18,1 | 6,1 | 3 | 6 | M6 | 90 | 96 | 50 | 25 | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-1120 | 28 | 22 | 23 | 12 | 6 | 18,1 | 6,1 | 3 | 6 | M6 | 90 | 96 | 50 | 25 | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-1121 | 28 | 22 | 23 | 12 | 6 | 18,1 | 6,1 | 3 | 6 | M6 | 90 | 96 | 50 | 25 | 12 | 17 | 21 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | |
|
锌压铸旋转铰链，钢或不锈钢，带锁柄，23 毫米斜边，C 型 |
更多信息 |
| 订货号 | 类型 | 销钉材料 | 门部件固定方式 | 框架部件规格
| 销钉规格
| 主体
材料 | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-08-2110 | C | 不锈钢 1.4305 | 可固定 | - | - | 不锈钢 A4 | | | 根据要求 | | | 27878-08-2111 | C | 不锈钢 1.4305 | 可固定 | - | - | 不锈钢 A4 | | | 根据要求 | | | 27878-08-2211 | C | 不锈钢 1.4305 | 可固定 | - | - | 不锈钢 A4 | | | 根据要求 | |
| 订货号 | B | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 | D
| D2 | H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | L3 | L4 | S | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-08-2110 | 28 | 22 | 16,7 | 23 | 12 | 6 | 17,9 | 6,1 | 3 | 8,7 | 6 | M6 | 90 | 96 | 50 | 25 | 35 | 6,2 | 12 | 17 | 21,1 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-2111 | 28 | 22 | 16,7 | 23 | 12 | 6 | 17,9 | 6,1 | 3 | 8,7 | 6 | M6 | 90 | 96 | 50 | 25 | 35 | 6,2 | 12 | 17 | 21,1 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | | | 27878-08-2211 | 28 | 22 | 16,7 | 23 | 12 | 6 | 17,9 | 6,1 | 3 | 8,7 | 6 | M6 | 90 | 96 | 50 | 25 | 35 | 6,2 | 12 | 17 | 21,1 | 11,9 | 4 | 2,5-2,7 | | | 根据要求 | |
|
|
|
