29302用于带圆锥形固定轮廓的侧导向装置的 扁铁塑料单夹具 |
返回 |
|
|

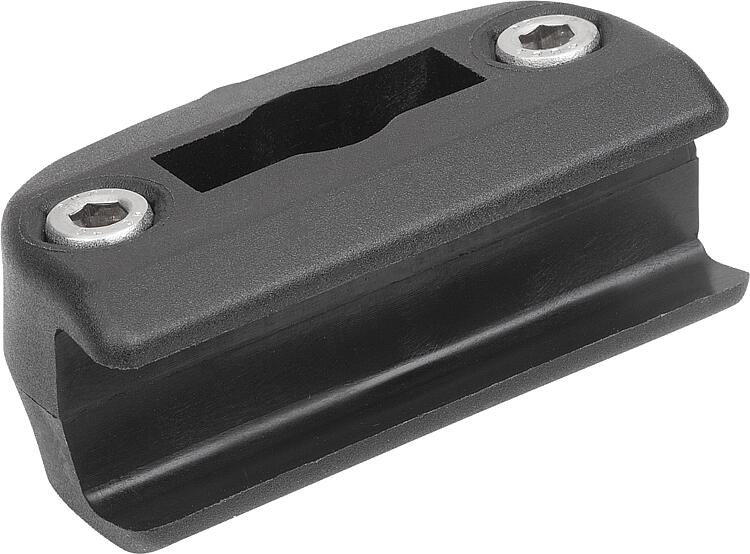

产品说明材料：热塑性塑料夹具。
不锈钢螺栓和螺母。规格：黑色夹具。
亮色螺栓和螺母。提示：单夹具与圆锥形侧导向装置 29305 和 29305-02 一起使用。直径 D1 = 12 的螺栓或 25X8 的扁铁可用于调整单夹具的高度。
输送系统上的定向产品引导，使产品在运输过程中保持在传送带上。附件：螺栓 29302-10。
圆形导向机构 29305。
扁平导向机构 29305-02。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

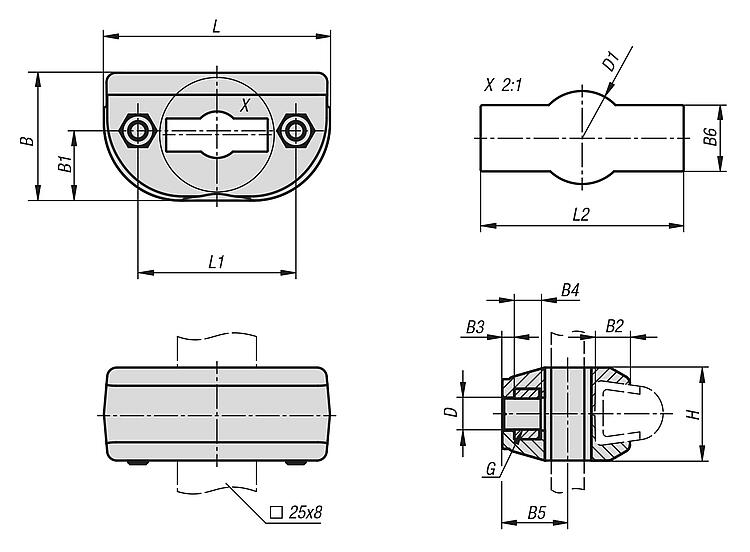

| 订货号 | B
| B1 | B2 | B3 | B4 | B5 | B6 | D
| D1 | G | H | L | L1 | L2 | CAD | 配件 | 价格 | 订购 |
|---|
| 29302-26090 | 34 | 18 | 10 | 3 | 7 | 17 | 8,5 | 8,5 | 12 | M8 | 24 | 58 | 40,6 | 26 |  | | 根据要求 | |
|
|
