29300-05带十字把手的可调塑料侧导向装置支架 |
返回 |
|
|

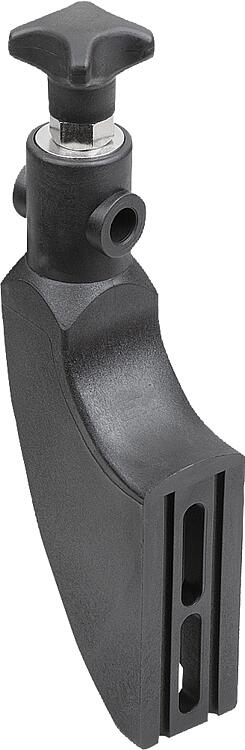

产品说明材料：热塑性塑料支架、旋转头和十字把手。
不锈钢单眼螺栓。
黄铜制衬套。规格：黑色支架、旋转头和十字把手。
亮色单眼螺栓。
衬套镀镍。提示：侧导向装置支架是可调侧导向装置的基础。它们通过螺栓固定在输送系统的侧面。侧导向装置支架可用十字把手夹紧合适的螺栓（连接到用于侧导向装置的夹具上）。夹具/导向机构和支架之间的距离可以轻松进行可变调整。旋转头可以 360° 调整夹具位置。
输送系统上的定向产品引导，使产品在运输过程中保持在传送带上。根据要求：配套间隔垫片。
无止动边。
不锈钢侧导向装置支架。附件：螺栓 29301-10。
螺栓 29302-10。
螺栓 29303-10。
双夹具 29304。
双夹具 29304-02。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

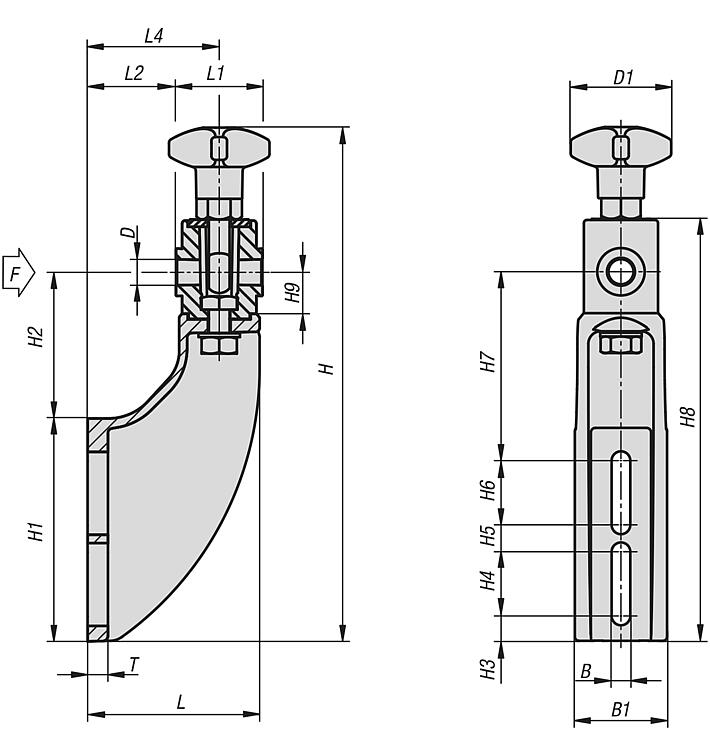

| 订货号 | B
| B1 | D
| D1 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | L | L1 | L2 | L4 | T | F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 29300-05-0129 | 9 | 44,5 | 12,5 | 48 | 247 | 108 | 71 | 11 | 31 | 13 | 31 | 93 | 202 | 20 | 83,5 | 39 | 44,5 | 64 | 14 | 2,6 |  | | 根据要求 | | | 29300-05-0169 | 9 | 44,5 | 16,5 | 48 | 247 | 108 | 71 | 11 | 31 | 13 | 31 | 93 | 202 | 20 | 83,5 | 39 | 44,5 | 64 | 14 | 3,5 | | | 根据要求 | |
|
|
