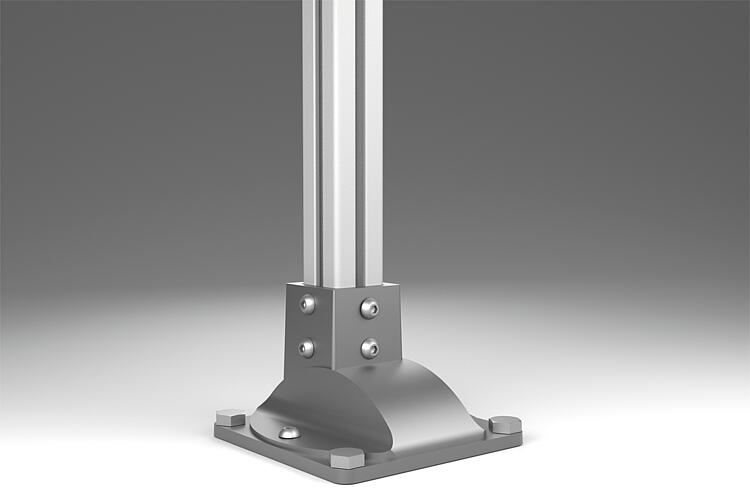

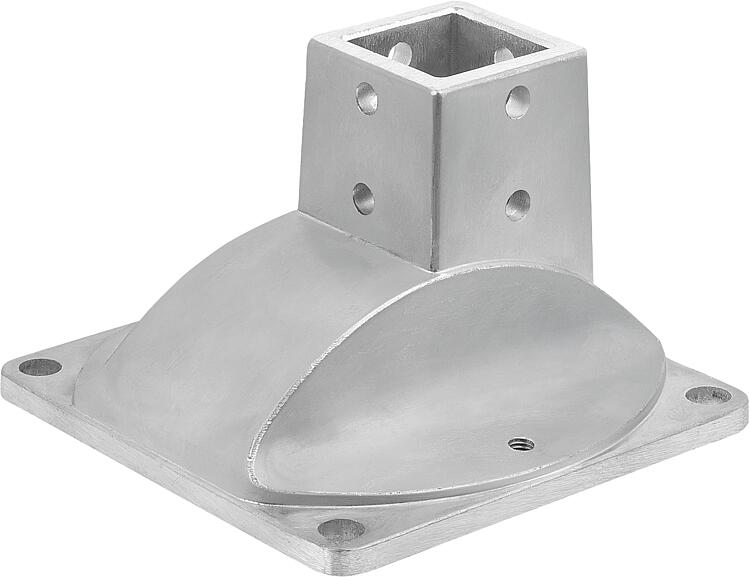

产品说明材料：压铸铝。规格：亮色。提示：立柱支架可将型材直接固定在地面上并设置立柱。
立柱支架与双槽螺母 07079 一起使用。装配：1. 将立柱支架放在所需的位置。
2. 将螺纹螺栓放入外侧 4 个孔中。
3. 可以使用两个中心螺纹和螺栓对支架进行最佳校准。
4. 插入双滑动块并用螺栓定位。
5 插入铝制型材，用双滑块和螺栓固定。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

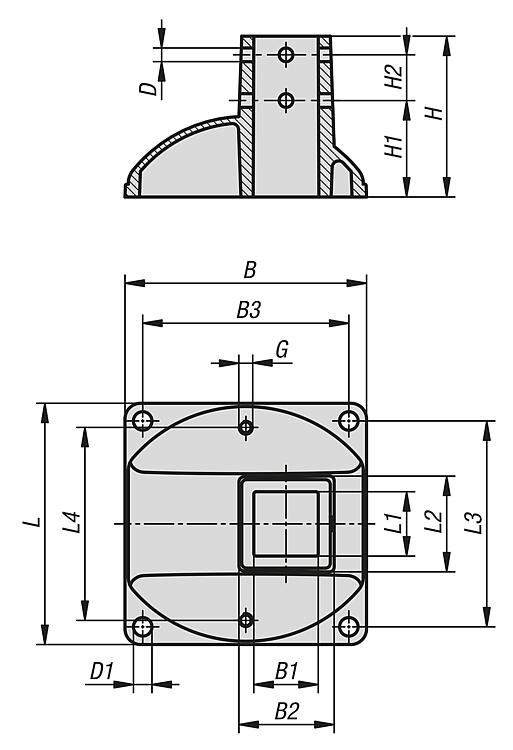

| 订货号 | 型材 | B
| B1 | B2 | B3 | D
| D1 | G | H | H1 | H2 | L | L1 | L2 | L3 | L4 | CAD | 配件 | 价格 | 订购 |
|---|
| 10254-20-14040150150 | 40x40 | 150 | 40,3 | 55 | 128 | 8,5 | 12 | M8 | 100 | 60 | 28,4 | 150 | 40,3 | 55 | 128 | 120 |  | | 根据要求 | | | 10254-20-14545150150 | 45x45 | 150 | 45,3 | 55 | 128 | 8,5 | 12 | M8 | 100 | 60 | 28,4 | 150 | 45,3 | 55 | 128 | 120 | | | 根据要求 | |
|
|
