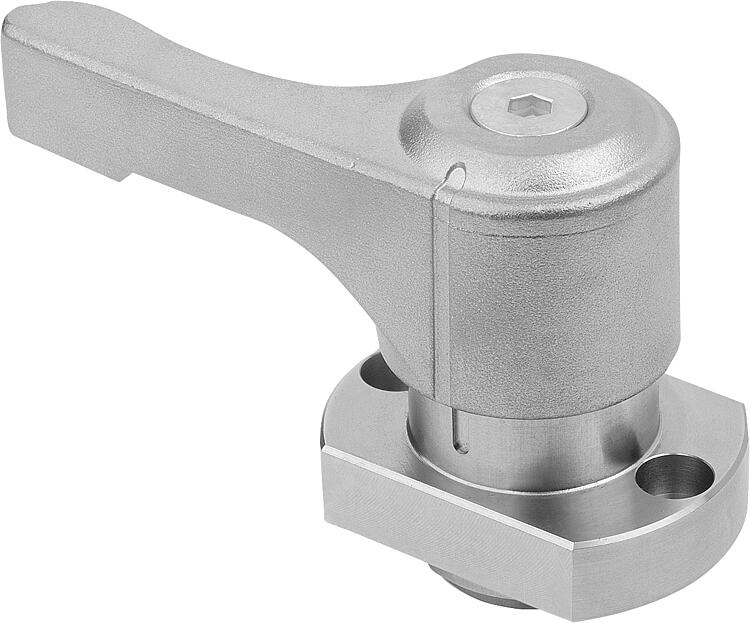

        重型不锈钢张紧器，带不锈钢杠杆

商品描述/产品说明

产品说明产品描述：张紧器为固定或释放钢制扁棒材或轴等机械零件提供了一种方便、简单和快捷的方法。它们非常适合经常需要重复操作的机械和生产工程应用。张紧器易于安装，可实现精确调节和稳固支架。材料：不锈钢壳体和夹持器。
钢制销钉。
不锈钢杠杆。规格：壳体、杠杆和光滑夹持器亮色。
镀锌金刚石夹持器。
镀镍销钉。提示：随供了 M2 或 M3 不锈钢固定螺栓。

彻底去除所有接触表面的油脂。
不要移动卡住的棒材或轴。
注意建议的夹紧范围（5.9 - 6.3 mm）。
过度冲击或振动会导致夹紧的物体错位。使用说明：确保张紧器处于未夹紧位置。将扁棒材或轴推至未夹紧位置。将杠杆旋转 90°。完全夹紧后，标记线对齐，并可听到咔哒声。附件：用于张紧器 21889-20 的铝制夹紧环。图纸提示：

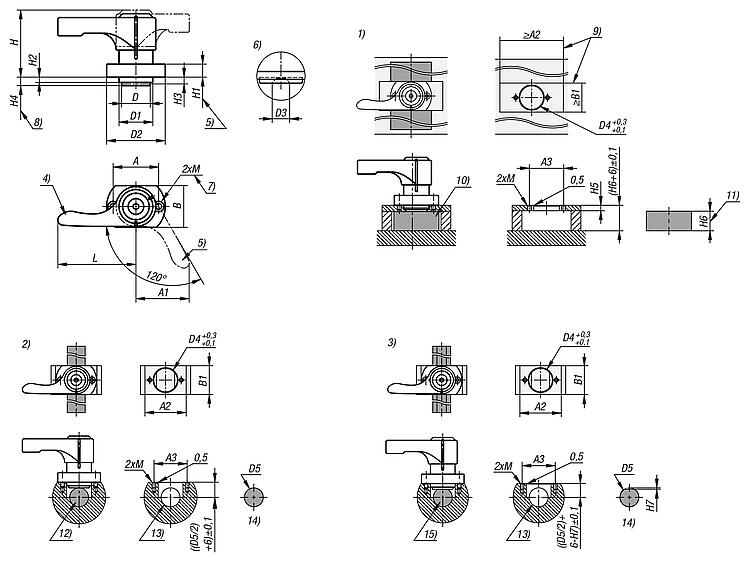

1) 用于扁棒材的安装方式 1
2) 用于轴的安装方式 2
3) 用于扁平轴的安装方式 3
4) 张紧位置
5) 未张紧位置
6) 沉孔直径
7) 适用于固定螺栓（内六角）M4
8) H4 = 推荐夹紧范围（夹紧行程 5.8 - 6.5）
9) 安装张紧器的最小尺寸
10) 扁钢
11) H6 = 扁钢厚度（0 -0.2），由客户决定
12) 轴
13) 夹紧环直径：轴直径 +0.1 +0.2
14) D5 = 轴直径（推荐公差：F8, G6 ,H5-H9），由客户确定
15) 扁平轴

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21889-05 重型不锈钢张紧器，带不锈钢杠杆

423 kB

图纸

商品选择/筛选

订货号	形状类型	A	A1	A2	A3	B	B1	D	D1	D2	D3	D4	H	H1	H2	H3	H4	H5	L	M	夹紧力 N	CAD	配件	价格	订购
21889-05-1222	金刚石表面	35	41	≥45	35	32	≥32	22	26	45	9,5	26	52	10	4	5,7	5,9-6,3	≥4	60	M4	1100			根据要求
21889-05-1122	光滑表面	35	41	≥45	35	32	≥32	22	26	45	9,5	26	52	10	4	5,7	5,9-6,3	≥4	60	M4	1100			根据要求
