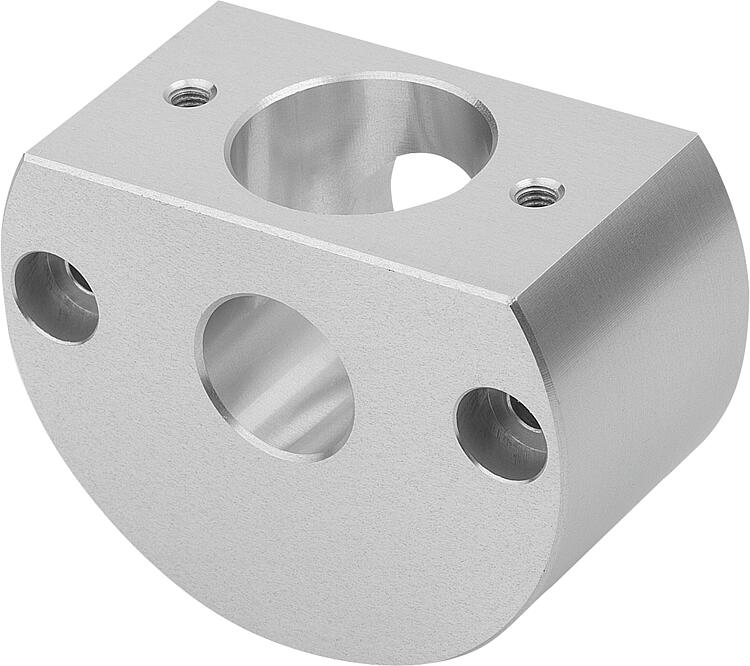

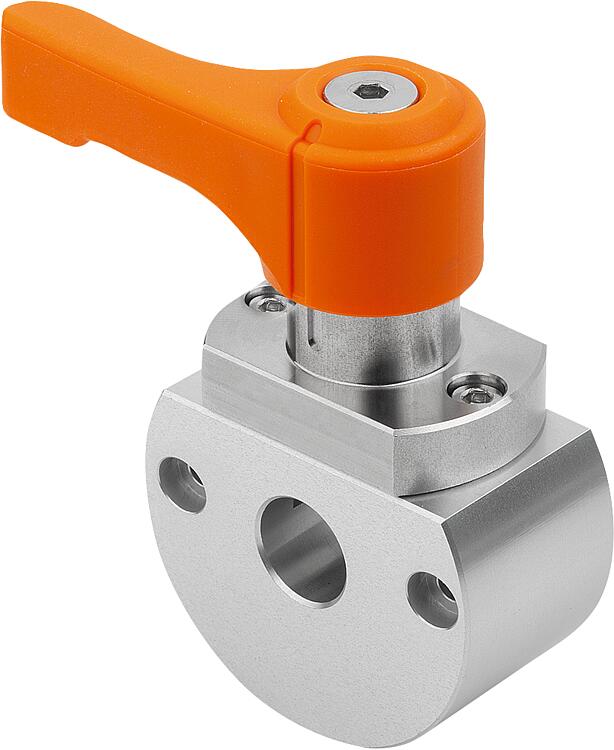

产品说明产品描述：夹紧环用于将组件牢固地连接在一起。凭借稳定的设计和精密的制造，夹紧环能够可靠地安装和校准轴或轮轴。螺栓孔可提供简单而安全的固定。非常适合需要结构紧凑、坚固耐用的解决方案的应用场合。材料：铝制。规格：阳极氧化。提示：*建议的轴公差 f8、g6、h5-h9
随供了 M3 或 M4 不锈钢固定螺栓。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

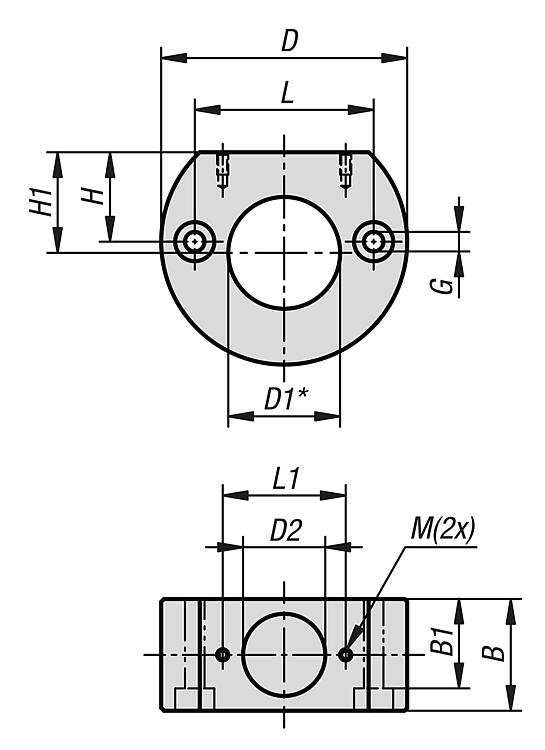

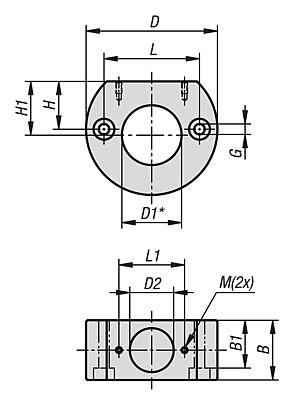

| 订货号 | B | B1 | D
| D1 | D2 | H | H1 | L | L1 | M | G
用于
内六角螺栓 | CAD | 配件 | 价格 | 订购 |
|---|
| 21889-20-40102 | 20 | 16 | 40 | 10 | 14,7 | 11 | 11 | 28 | 22 | M2 | M03 |  | | 根据要求 | | | 21889-20-40122 | 20 | 16 | 40 | 12 | 14,7 | 11 | 12 | 28 | 22 | M2 | M03 | | | 根据要求 | | | 21889-20-40142 | 20 | 16 | 40 | 14 | 14,7 | 11 | 13 | 28 | 22 | M2 | M03 | | | 根据要求 | | | 21889-20-40152 | 20 | 16 | 40 | 15 | 14,7 | 11 | 13,5 | 28 | 22 | M2 | M03 | | | 根据要求 | | | 21889-20-40162 | 20 | 16 | 40 | 16 | 14,7 | 11 | 14 | 28 | 22 | M2 | M03 | | | 根据要求 | | | 21889-20-44202 | 20 | 16 | 44 | 20 | 14,7 | 16 | 16 | 32 | 22 | M2 | M03 | | | 根据要求 | | | 21889-20-46102 | 24 | 20 | 46 | 10 | 17,7 | 11 | 11 | 36 | 28 | M3 | M03 | | | 根据要求 | | | 21889-20-46122 | 24 | 20 | 46 | 12 | 17,7 | 11 | 12 | 36 | 28 | M3 | M03 | | | 根据要求 | | | 21889-20-46142 | 24 | 20 | 46 | 14 | 17,7 | 11 | 13 | 36 | 28 | M3 | M03 | | | 根据要求 | | | 21889-20-46152 | 24 | 20 | 46 | 15 | 17,7 | 11 | 13,5 | 36 | 28 | M3 | M03 | | | 根据要求 | | | 21889-20-46162 | 24 | 20 | 46 | 16 | 17,7 | 11 | 14 | 36 | 28 | M3 | M03 | | | 根据要求 | | | 21889-20-48252 | 20 | 16 | 48 | 25 | 14,7 | 18,5 | 18,5 | 36 | 22 | M2 | M03 | | | 根据要求 | | | 21889-20-50202 | 24 | 20 | 50 | 20 | 17,7 | 16 | 16 | 36 | 28 | M3 | M03 | | | 根据要求 | | | 21889-20-52252 | 24 | 20 | 52 | 25 | 17,7 | 18,5 | 18,5 | 38 | 28 | M3 | M03 | | | 根据要求 | | | 21889-20-56202 | 32 | 27 | 56 | 20 | 26,2 | 16 | 16 | 36 | 35 | M4 | M04 | | | 根据要求 | | | 21889-20-60252 | 32 | 27 | 60 | 25 | 26,2 | 18,5 | 18,5 | 42 | 35 | M4 | M04 | | | 根据要求 | |
|
|
