用于四角的滑动夹钳

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 滑台、导轨、定位台、小型滑动导轨、位置指示器
      - 滑动和轴夹紧装置
        用于四角的滑动夹钳

商品描述/产品说明

产品说明材料：压铸锌壳体
压紧旋钮，热塑性塑料 PA（聚酰胺）。
不锈钢制的夹紧销和楔块。
青铜片簧，磷化处理。规格：外壳镀铬。
黑色或橙色旋钮，玻璃珠增强型。
亮色的夹紧销和楔块。提示：
通过操作旋钮，安装在滑动夹钳下部的夹紧销通过弹簧收缩并向下压。两个夹紧销压住表面并夹紧滑动夹钳。附件：底板 21888-15。
不锈钢码尺 21880。工作原理：滑动夹钳可采用两种运行方式。

运行方式 1：
滑动夹钳可移动。
如果滑动夹钳与底板 (21888-15) 或一个加装元件相连，可将其移向固定的方形座。

运行方式 2：
滑动夹钳不可移动。
如果滑动夹钳直接旋紧（固定）在板上，则移动方形座。图纸提示：

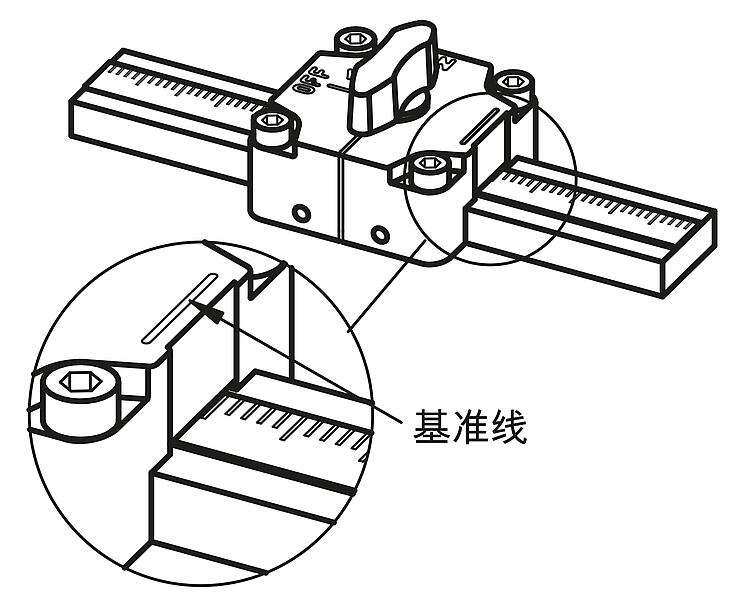

1) 片簧
2) 刻度的读数线

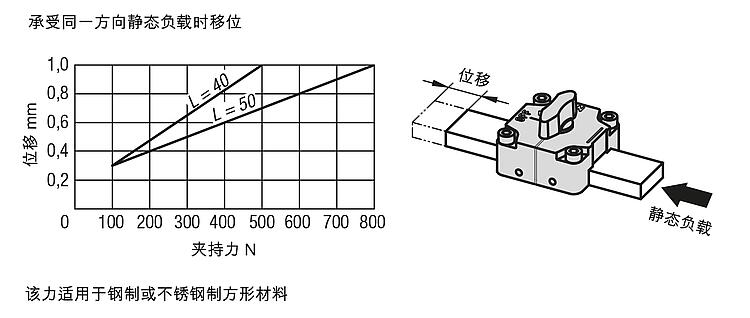

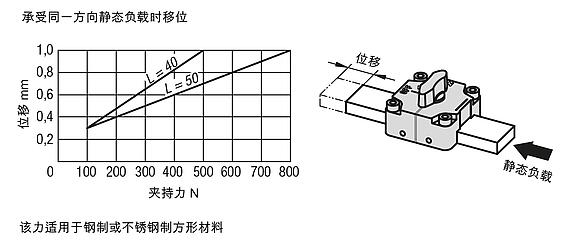

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21888-10 用于四角的滑动夹钳

327 kB

滑动夹具 21888 和 21888-10的技术资料

233 kB

图片（总概述）

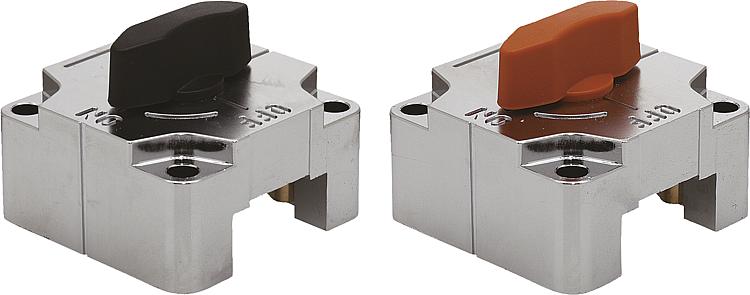

用于四角的滑动夹钳，黑色旋钮

更多信息

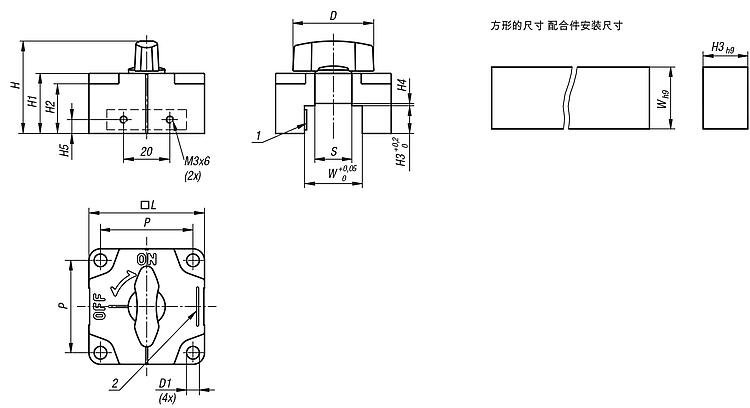

图纸

商品选择/筛选

订货号	颜色	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	夹持力 N	工作温度	价格
21888-10-12121	黑色	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C	根据要求
21888-10-16161	黑色	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C	根据要求
21888-10-2591	黑色	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C	根据要求
21888-10-25121	黑色	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C	根据要求
21888-10-32121	黑色	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C	根据要求
21888-10-32161	黑色	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C	根据要求

用于四角的滑动夹钳，橙色旋钮

更多信息

图纸

商品选择/筛选

订货号	颜色	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	夹持力 N	工作温度	价格
21888-10-12122	橙色	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C	根据要求
21888-10-16162	橙色	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C	根据要求
21888-10-2592	橙色	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C	根据要求
21888-10-25122	橙色	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C	根据要求
21888-10-32122	橙色	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C	根据要求
21888-10-32162	橙色	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C	根据要求
