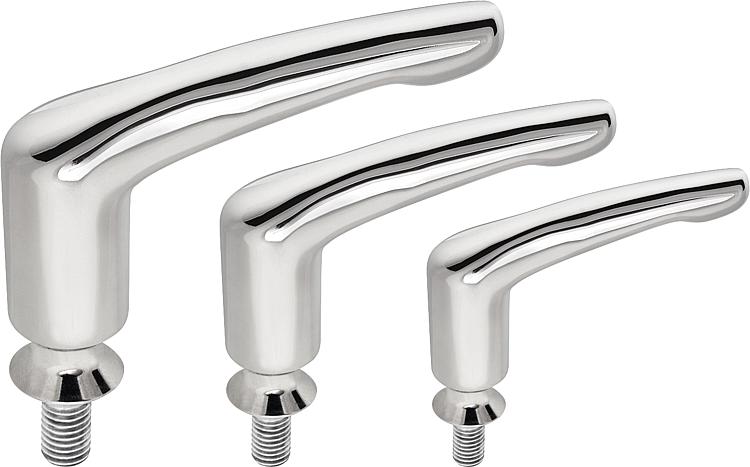

        带外螺纹的锁紧手柄和适用于 Hygienic USIT® 密封垫圈和垫片的轴环 (Freudenberg Process Seals)

商品描述/产品说明

产品说明材料：

不锈钢金属件 1.4404.
杆密封件 75 EPDM 295。

规格：经高光泽抛光处理。提示：

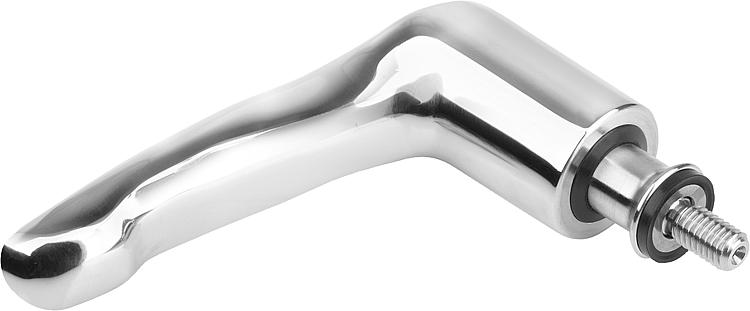

锁紧手柄特别适用于卫生区域。通过完全封闭的把手部分和杆密封件，使杆内部绝不会受到污染。此外，螺栓插件设计带有锥形轴环，借此可将螺栓位置用 Hygienic USIT^® 密封垫圈和垫片安全卫生地进行密封。

通过远小于 Ra 0.8 µm 的极低表面粗糙高度使螺栓达到上面几乎不会粘附脏粒的最佳状态。高亮抛光的表面确保了轻松的清洁。

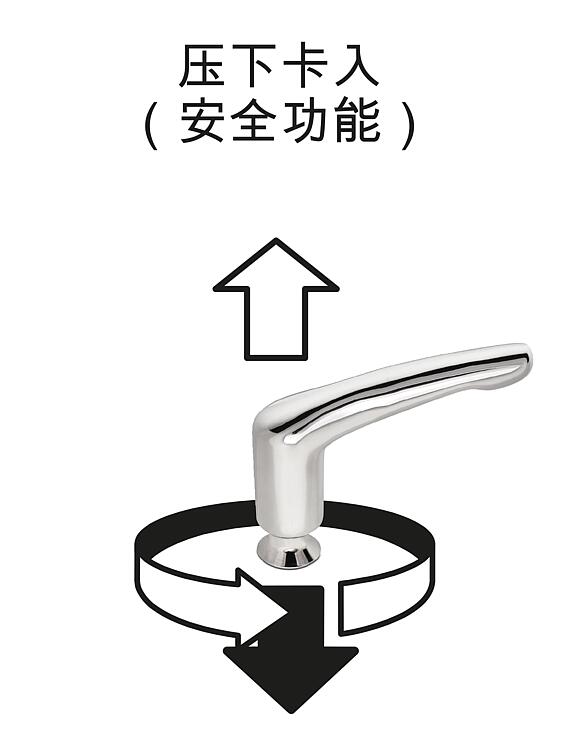

手柄在静止状态下可以自由旋转。不会意外打开手柄。防止了在抖动部件上进行安装时造成齿部磨损。

根据要求：其他螺纹长度，英制螺纹。附件：

Hygienic USIT^® 密封垫圈和垫片 07300-03。

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

產品規格表 06464-02 带外螺纹的锁紧手柄和适用于 Hygienic USIT® 密封垫圈和垫片的轴环 (Freudenberg Process Seals)

391 kB

TH-Hygienic-Usit-NLM_ZH

629 kB

Original-Betriebsanleitung-06454-02-Klemmhebel_EN

271 kB

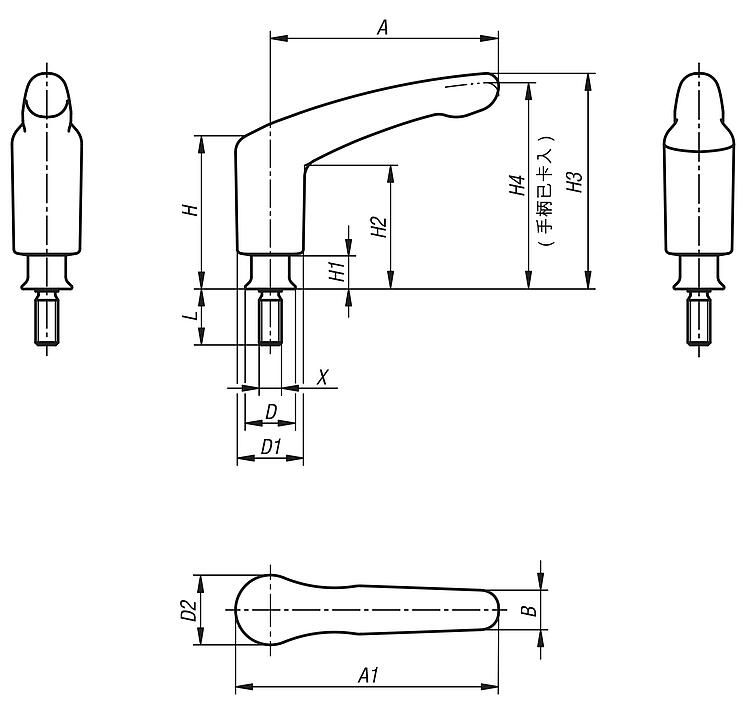

图纸

商品选择/筛选

订货号	尺寸	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	L	价格
06464-02-106X20	1	M6	14,2	21	21,7	36,7	8,8	27	50,6	47,6	47,4	58,2	11,8	16	20	根据要求
06464-02-106X30	1	M6	14,2	21	21,7	36,7	8,8	27	50,6	47,6	47,4	58,2	11,8	16	30	根据要求
06464-02-106X40	1	M6	14,2	21	21,7	36,7	8,8	27	50,6	47,6	47,4	58,2	11,8	16	40	根据要求
06464-02-106X50	1	M6	14,2	21	21,7	36,7	8,8	27	50,6	47,6	47,4	58,2	11,8	16	50	根据要求
06464-02-206X20	2	M6	14,2	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	20	根据要求
06464-02-206X30	2	M6	14,2	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	30	根据要求
06464-02-206X40	2	M6	14,2	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	40	根据要求
06464-02-206X50	2	M6	14,2	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	50	根据要求
06464-02-208X20	2	M8	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	20	根据要求
06464-02-208X30	2	M8	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	30	根据要求
06464-02-208X40	2	M8	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	40	根据要求
06464-02-208X50	2	M8	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	50	根据要求
06464-02-208X60	2	M8	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	60	根据要求
06464-02-308X16	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	16	根据要求
06464-02-308X20	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	20	根据要求
06464-02-308X25	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	25	根据要求
06464-02-308X30	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	30	根据要求
06464-02-308X35	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	35	根据要求
06464-02-308X40	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	40	根据要求
06464-02-308X50	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	50	根据要求
06464-02-308X60	3	M8	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	60	根据要求
06464-02-310X20	3	M10	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	20	根据要求
06464-02-310X25	3	M10	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	25	根据要求
06464-02-310X30	3	M10	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	30	根据要求
06464-02-310X35	3	M10	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	35	根据要求
06464-02-310X40	3	M10	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	40	根据要求
06464-02-310X50	3	M10	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	50	根据要求
06464-02-310X60	3	M10	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	60	根据要求
06464-02-312X25	3	M12	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	25	根据要求
06464-02-312X30	3	M12	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	30	根据要求
06464-02-312X35	3	M12	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	35	根据要求
06464-02-312X40	3	M12	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	40	根据要求
06464-02-312X50	3	M12	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	50	根据要求
06464-02-312X60	3	M12	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	60	根据要求
