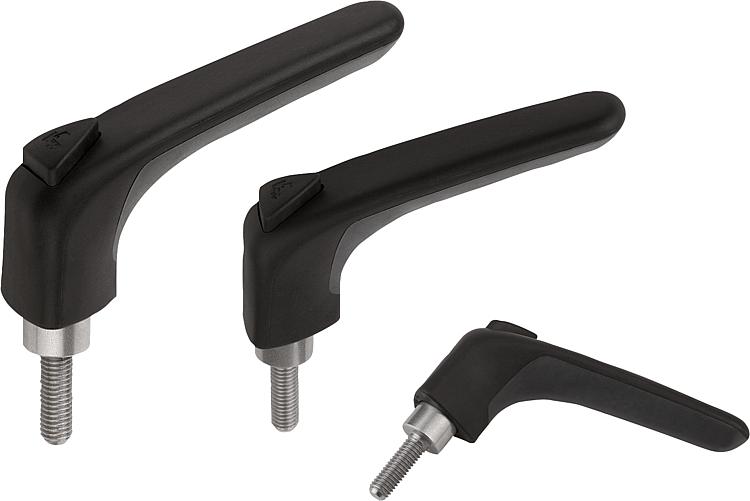

06590塑料锁紧手柄，符合人体工学，带外螺纹，钢制螺纹嵌入件经蓝色钝化处理 |
返回 |
|
|
产品说明材料：把手：
增强型塑料材质的硬组件，配有压铸锌材质的齿环。
热塑性塑料弹性体的软质部件。
钢制部件：
强度等级为 5.8。规格：钢制件，经蓝色钝化处理。提示：标配供应颜色组合
石墨黑 RAL 9011（硬组件）和
黑灰色 RAL 7021（软组件）。
通过软组件可实现操作部件的舒适触感。封闭式结构提供充分的防尘保护。该结构形式专为满足手部人体工学式抓握的要求而设计。
通过释放按钮易于脱开并可实现舒适的抓握体验。
当 L ≥ 60 mm 时，螺纹长度为 60 mm。根据要求：其他外螺纹、螺栓长度、颜色组合以及特殊规格。
尺寸“H1”可按照需要提供其他长度，但需另行支付费用。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 尺寸 | X | D
| D1
| H | H1 | H2 | H3 | H4 | A | A1 | B | 齿数
| L | CAD | 配件 | 价格 | 订购 |
|---|
| 06590-3081X15 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 15 |  | | 根据要求 | | | 06590-3081X20 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 20 | | | 根据要求 | | | 06590-3081X25 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 25 | | | 根据要求 | | | 06590-3081X30 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 30 | | | 根据要求 | | | 06590-3081X35 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 35 | | | 根据要求 | | | 06590-3081X40 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 40 | | | 根据要求 | | | 06590-3081X45 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 45 | | | 根据要求 | | | 06590-3081X50 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 50 | | | 根据要求 | | | 06590-3081X55 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 55 | | | 根据要求 | | | 06590-3081X60 | 3 | M8 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 60 | | | 根据要求 | | | 06590-3101X15 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 15 | | | 根据要求 | | | 06590-3101X20 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 20 | | | 根据要求 | | | 06590-3101X25 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 25 | | | 根据要求 | | | 06590-3101X30 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 30 | | | 根据要求 | | | 06590-3101X35 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 35 | | | 根据要求 | | | 06590-3101X40 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 40 | | | 根据要求 | | | 06590-3101X45 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 45 | | | 根据要求 | | | 06590-3101X50 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 50 | | | 根据要求 | | | 06590-3101X55 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 55 | | | 根据要求 | | | 06590-3101X60 | 3 | M10 | 16 | 30,5 | 55,6 | 10 | 37,3 | 76,5 | 81 | 88,5 | 99,5 | 20 | 22 | 60 | | | 根据要求 | |
|
|
