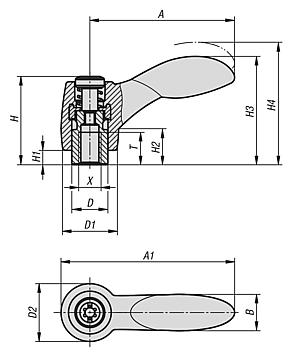

        带内螺纹的 2K 锁紧手柄，钢制螺纹嵌入件经氧化处理

商品描述/产品说明

产品说明材料：把手：
玻璃纤维增强型塑料材质硬组件，配有压铸锌材质的齿环。
热力软组件，基于 SEBS 材质。
钢制部件：
强度等级为 5.8。规格：钢制部件经黑色氧化。提示：硬组件和软组件标配为黑灰色 RAL 7021。根据要求：其他内螺纹、颜色组合和特殊规格。
尺寸“H1”可按照需要提供其他长度，但需另行支付费用。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

產品規格表 06604 带内螺纹的 2K 锁紧手柄，钢制螺纹嵌入件经氧化处理

227 kB

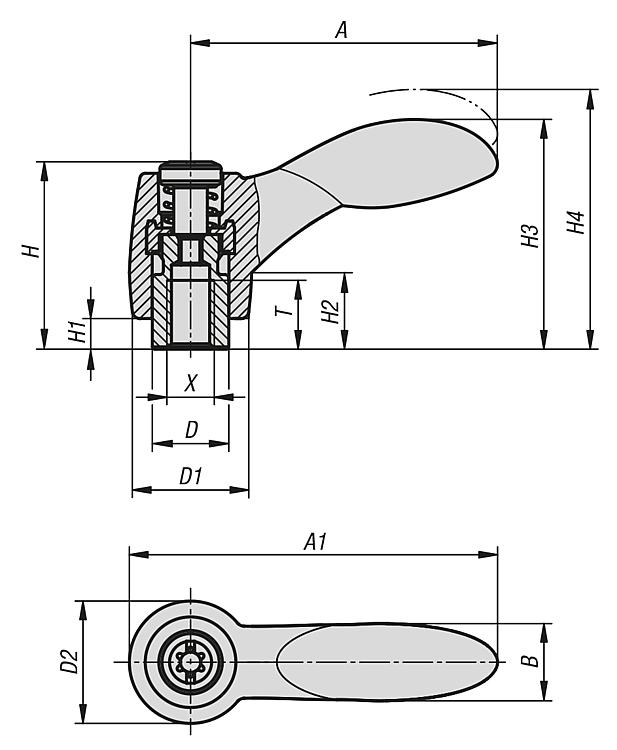

图纸

商品选择/筛选

订货号	材料	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	价格
06604-10401	钢制	M4	9	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	根据要求
06604-10501	钢制	M5	9	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	根据要求
06604-10601	钢制	M6	9	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	根据要求
06604-20601	钢制	M6	12	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	根据要求
06604-20801	钢制	M8	12	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	根据要求
06604-30801	钢制	M8	14	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	根据要求
06604-31001	钢制	M10	14	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	根据要求
