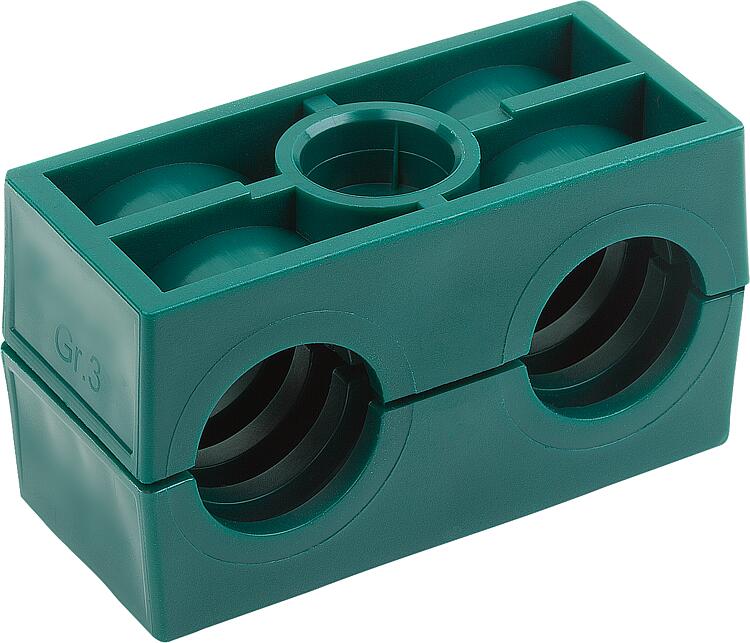

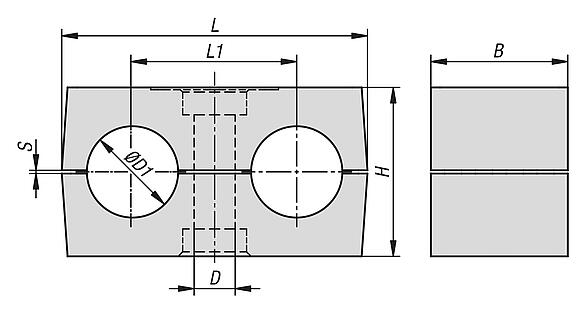

07842DIN 3015 第 3 部分的双夹持件夹钳， 带肋内衬，带预紧 |
返回 |
|
|

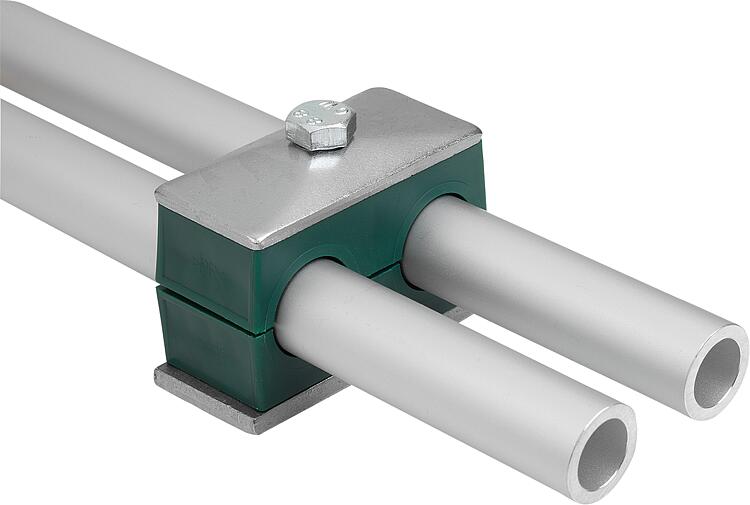

产品说明材料：聚丙烯 PP。规格：绿色。提示：符合 DIN 3015-3 标准的双夹持件，带肋内衬，带预紧。建议用于安全固定两根平行的管道。

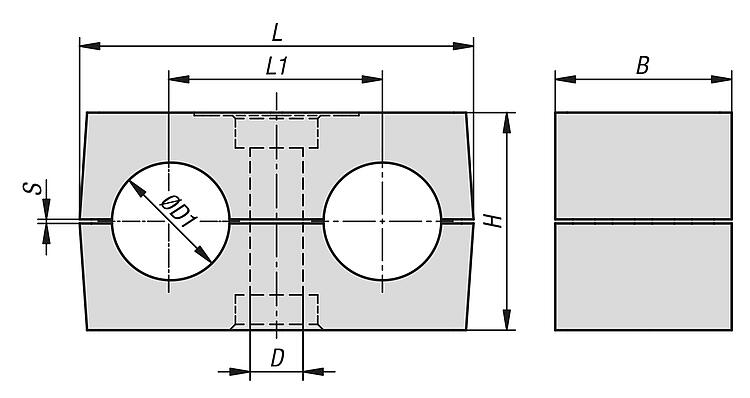

建议作为定点夹钳使用，此时管材夹紧于夹钳两半之间。夹钳两半之间的间隙（S）可确保拧紧时有适当的预紧。

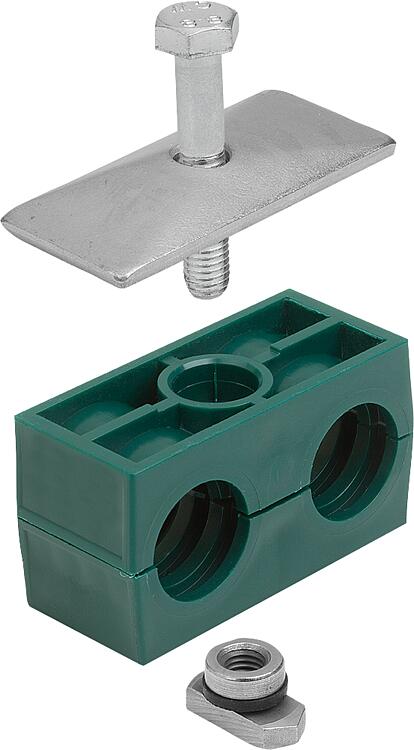

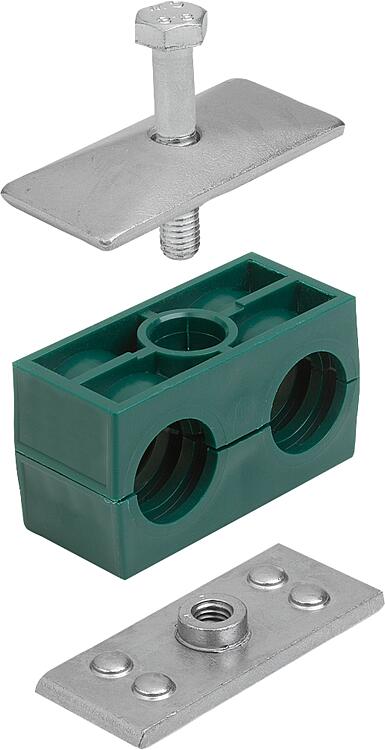

夹钳的上下两半部分完全相同。成对供货。技术参数：规定的螺栓拧紧扭矩是指符合 DIN EN ISO 4014/4017 标准使用盖板和六角螺栓进行安装时的扭矩。
管材的轴向保持力（符合 DIN 3015 标准，第 10 部分）是在 +23 °C 条件下对符合 DIN EN 10220 标准的 St37 钢制轧制表面管材进行的三次测试的平均值，其中假定了静摩擦力。如果管夹在管材轴向以规定的管材固定力（F）加载，则管材不会在管夹中滑动。温度范围：-30 °C 至 + 90 °C装配：建议的夹钳间距（A）为标准值，适用于静态负载。
弯管：安装弯管时，必须在紧接弯管的前方和后方安装夹钳。
螺纹接头：第一个夹钳应紧接在螺纹接头后方安装，以防止螺纹接头受到震动。
配件：如果配件与管道连为一体，则应在配件的前后各安装一个夹钳。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 尺寸 | D
适用螺栓 | D1
(mm) | D1
(英寸) | A
（米） | B
| H | L = 长度 | L1 | 锁紧扭矩
（聚丙烯）
（Nm） | 管道
标称宽度
（英寸） | 管道夹持力 F
（聚丙烯）
（kN） | S
min. | CAD | 配件 | 价格 | 订购 |
|---|
| 07842-1006011 | A | 1 | M6 | 6 | - | 1 | 30 | 27 | 36 | 20 | 5 | - | 0,9 | 0,6 |  | | 根据要求 | | | 07842-1006411 | A | 1 | M6 | 6,4 | 1/4 | 1 | 30 | 27 | 36 | 20 | 5 | - | 0,9 | 0,6 | | | 根据要求 | | | 07842-1008011 | A | 1 | M6 | 8 | 5/16 | 1 | 30 | 27 | 36 | 20 | 5 | - | 0,9 | 0,6 | | | 根据要求 | | | 07842-1009511 | A | 1 | M6 | 9,5 | 3/8 | 1 | 30 | 27 | 36 | 20 | 5 | - | 0,9 | 0,6 | | | 根据要求 | | | 07842-1010011 | A | 1 | M6 | 10 | - | 1 | 30 | 27 | 36 | 20 | 5 | 1/8 | 0,9 | 0,6 | | | 根据要求 | | | 07842-1012011 | A | 1 | M6 | 12 | - | 1 | 30 | 27 | 36 | 20 | 5 | - | 0,9 | 0,6 | | | 根据要求 | | | 07842-2012711 | A | 2 | M8 | 12,7 | 1/2 | 1 | 30 | 27 | 53 | 29 | 12 | - | 2,1 | 0,7 | | | 根据要求 | | | 07842-2013511 | A | 2 | M8 | 13,5 | - | 1,2 | 30 | 27 | 53 | 29 | 12 | 1/4 | 2,1 | 0,7 | | | 根据要求 | | | 07842-2014011 | A | 2 | M8 | 14 | - | 1,2 | 30 | 27 | 53 | 29 | 12 | - | 2,1 | 0,7 | | | 根据要求 | | | 07842-2015011 | A | 2 | M8 | 15 | - | 1,2 | 30 | 27 | 53 | 29 | 12 | - | 2,1 | 0,7 | | | 根据要求 | | | 07842-2016011 | A | 2 | M8 | 16 | 5/8 | 1,2 | 30 | 27 | 53 | 29 | 12 | - | 2,1 | 0,7 | | | 根据要求 | | | 07842-2017211 | A | 2 | M8 | 17,2 | - | 1,2 | 30 | 27 | 53 | 29 | 12 | 3/8 | 2,1 | 0,7 | | | 根据要求 | | | 07842-2018011 | A | 2 | M8 | 18 | - | 1,2 | 30 | 27 | 53 | 29 | 12 | - | 2,1 | 0,7 | | | 根据要求 | | | 07842-3019011 | A | 3 | M8 | 19 | 3/4 | 1,2 | 30 | 37 | 67 | 36 | 12 | - | 1,9 | 0,7 | | | 根据要求 | | | 07842-3020011 | A | 3 | M8 | 20 | - | 1,2 | 30 | 37 | 67 | 36 | 12 | - | 1,9 | 0,7 | | | 根据要求 | | | 07842-3021311 | A | 3 | M8 | 21,3 | 7/8 | 1,2 | 30 | 37 | 67 | 36 | 12 | 1/2 | 1,9 | 0,7 | | | 根据要求 | | | 07842-3022011 | A | 3 | M8 | 22 | - | 1,2 | 30 | 37 | 67 | 36 | 12 | - | 1,9 | 0,7 | | | 根据要求 | | | 07842-3025011 | A | 3 | M8 | 25 | - | 1,5 | 30 | 37 | 67 | 36 | 12 | - | 1,9 | 0,7 | | | 根据要求 | | | 07842-3025411 | A | 3 | M8 | 25,4 | 1 | 1,5 | 30 | 37 | 67 | 36 | 12 | - | 1,9 | 0,7 | | | 根据要求 | | | 07842-4026911 | A | 4 | M8 | 26,9 | - | 1,5 | 30 | 40 | 80 | 45 | 12 | 3/4 | 2,7 | 0,7 | | | 根据要求 | | | 07842-4028011 | A | 4 | M8 | 28 | - | 1,5 | 30 | 40 | 80 | 45 | 12 | - | 2,8 | 0,7 | | | 根据要求 | | | 07842-4030011 | A | 4 | M8 | 30 | - | 1,5 | 30 | 40 | 80 | 45 | 12 | - | 2,9 | 0,7 | | | 根据要求 | | | 07842-5032011 | A | 5 | M8 | 32 | 1 1/4 | 1,5 | 30 | 53 | 106 | 56 | 8 | - | 1,7 | 0,7 | | | 根据要求 | | | 07842-5033711 | A | 5 | M8 | 33,7 | - | 2 | 30 | 53 | 106 | 56 | 8 | 1 | 1,7 | 0,7 | | | 根据要求 | | | 07842-5035011 | A | 5 | M8 | 35 | - | 2 | 30 | 53 | 106 | 56 | 8 | - | 1,7 | 0,7 | | | 根据要求 | | | 07842-5038011 | A | 5 | M8 | 38 | 1 1/2 | 2 | 30 | 53 | 106 | 56 | 8 | - | 1,7 | 0,7 | | | 根据要求 | | | 07842-5040011 | A | 5 | M8 | 40 | - | 2,7 | 30 | 53 | 106 | 56 | 8 | - | 1,7 | 0,7 | | | 根据要求 | | | 07842-5042011 | A | 5 | M8 | 42 | - | 2,7 | 30 | 53 | 106 | 56 | 8 | 1 1/4 | 1,7 | 0,7 | | | 根据要求 | |
|
|
