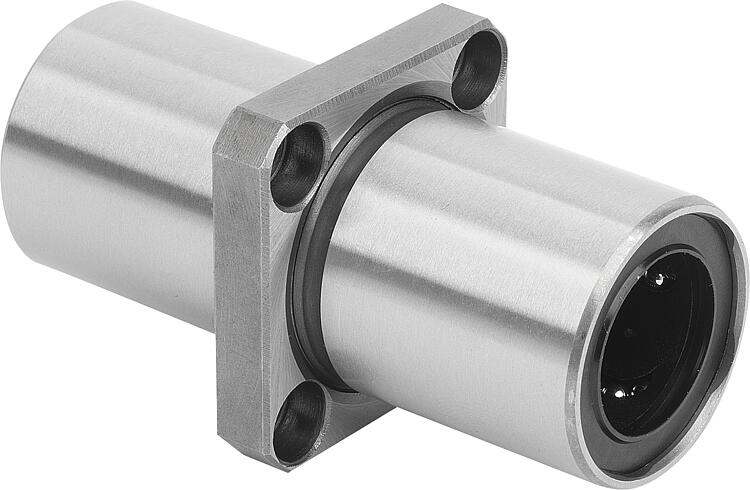

21520-03带中心法兰的钢制线性滚珠轴承，方形设计 |
返回 |
|
|
产品说明材料：外壳为钢制。
塑料保持架。
钢制滚珠。规格：线性滚珠轴承符合系列 3 的 ISO 10285 标准。带两侧密封件。线性滚珠轴承配有一个塑料保持架。这确保了安静运行和突出的运行特性。带中心法兰，可直接安装在壳体上。双轴承设计，可在扭矩负荷下使用。
建议公差：
轴：H6
壳体：H7
两侧带密封的线性滚珠轴承应在安装前涂抹润滑脂。规定的额定负载适用于使用淬硬和磨削过的轴。温度范围：-20 °C 至 +80 °C。附件：精密导向轴 21595。
固定螺栓 07160。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

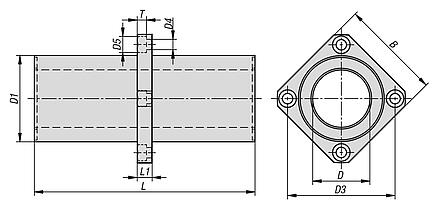

| 订货号 | D
| D1 | D3 | D4 | D5 | L | L1 | T | 额定负载
动态
N | 额定负载
静态
N | CAD | 配件 | 价格 | 订购 |
|---|
| 21520-03-0812 | 8 | 16 | 24 | 3,5 | 6 | 46 | 5 | 3,1 | 421 | 804 |  | | 根据要求 | | | 21520-03-1212 | 12 | 22 | 32 | 4,5 | 7,5 | 61 | 6 | 4,1 | 813 | 1570 | | | 根据要求 | | | 21520-03-1612 | 16 | 26 | 36 | 4,5 | 7,5 | 68 | 6 | 4,1 | 921 | 1780 | | | 根据要求 | | | 21520-03-2012 | 20 | 32 | 43 | 5,5 | 9 | 80 | 8 | 5,1 | 1370 | 2740 | | | 根据要求 | | | 21520-03-2512 | 25 | 4 | 51 | 5,5 | 9 | 112 | 8 | 5,1 | 1570 | 3140 | | | 根据要求 | | | 21520-03-3012 | 30 | 47 | 62 | 6,6 | 11 | 123 | 10 | 6,1 | 2500 | 5490 | | | 根据要求 | | | 21520-03-4012 | 40 | 62 | 80 | 9 | 14 | 151 | 13 | 8,1 | 3430 | 8040 | | | 根据要求 | | | 21520-03-5012 | 50 | 75 | 94 | 9 | 14 | 192 | 13 | 8,1 | 6080 | 15900 | | | 根据要求 | |
|
|
