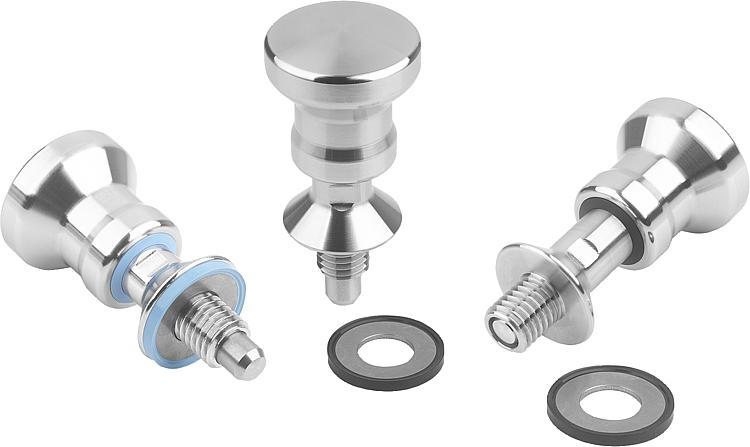

        不锈钢分度销，适用于 Hygienic USIT® 密封垫圈和垫片，带不锈钢蘑菇头把手

商品描述/产品说明

产品说明产品描述：

用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有用手将顶销拔出后才能移动到新的锁紧位置。

如果柱塞需要维持在拔出状态较长时间，为避免顶销弹回，可选用 C 型。

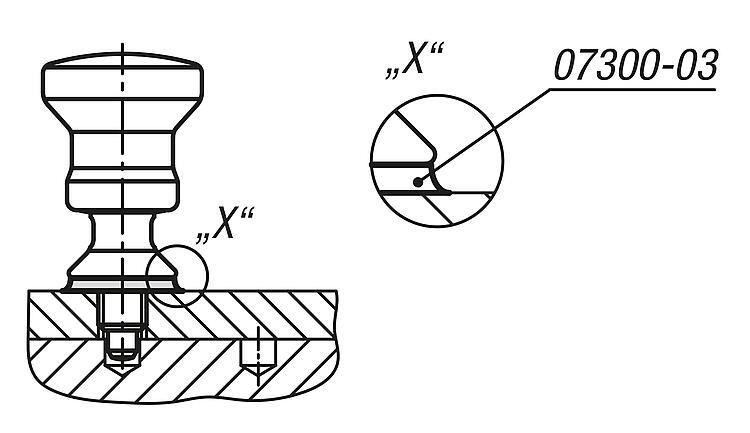

锁紧柱塞适用于食品行业。它采用了锥形轴环设计，因此可用 Hygienic USIT^® 密封垫圈和垫片安全卫生地对螺栓位置进行密封。表面粗糙度 Ra < 0.8 µm，可防止灰尘颗粒附着，确保易于清洁。

材料：

钢制部件，不锈钢 1.4404.
密封件采用 75 EPDM 295（黑色）或 75 Fluoroprene^® XP（蓝色。

规格：柱塞顶销经过或未经硬化处理，亮色。温度范围：

75 EPDM 295：-40 °C 至 150 °C。

75 Fluoroprene^® XP：-15 °C 至 200 °C。

优点：卫生型设计
不锈钢1.4404
适用于 CIP/SIP 清洁
耐极性和非极性介质以及芳香物质附件：

Hygienic USIT^® 密封垫圈和垫片 07300-03.

供货范围

分度销含 Hygienic Usit^® 密封垫圈和垫片.

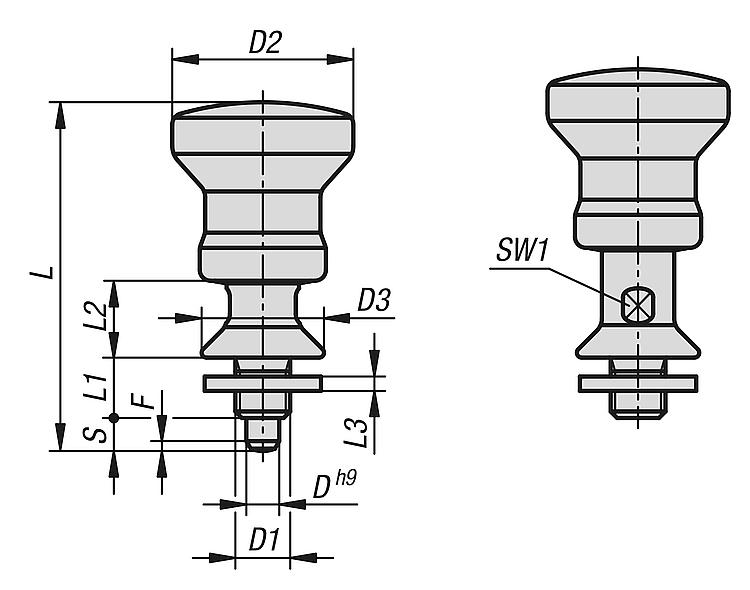

图纸提示：

A型: 不带拔出锁槽, 不带锁紧螺母
C型: 带拔出锁槽, 不带锁紧螺母

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089-20 不锈钢分度销，适用于 Hygienic USIT® 密封垫圈和垫片，带不锈钢蘑菇头把手

281 kB

Hygienic USIT® 技术信息

629 kB

锁紧扭矩

208 kB

图片（总概述）

不锈钢分度销，适用于 Hygienic USIT® 密封垫圈和垫片，带不锈钢蘑菇头把手

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	定位销	组件颜色	D	D1	D2	D3	L	L1	L2	L3	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03089-20-0110601	A	不锈钢	硬化处理	黑色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0110611	A	不锈钢	硬化处理	黑色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0120801	A	不锈钢	硬化处理	黑色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-0120811	A	不锈钢	硬化处理	黑色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-0110602	A	不锈钢	硬化处理	蓝色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0110612	A	不锈钢	硬化处理	蓝色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0120802	A	不锈钢	硬化处理	蓝色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-0120812	A	不锈钢	硬化处理	蓝色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1110601	A	不锈钢	未硬化处理	黑色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1110611	A	不锈钢	未硬化处理	黑色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1120801	A	不锈钢	未硬化处理	黑色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1120811	A	不锈钢	未硬化处理	黑色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1110602	A	不锈钢	未硬化处理	蓝色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1110612	A	不锈钢	未硬化处理	蓝色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1120802	A	不锈钢	未硬化处理	蓝色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1120812	A	不锈钢	未硬化处理	蓝色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求

不锈钢分度销，适用于 Hygienic USIT® 密封垫圈和垫片，带不锈钢蘑菇头把手和拔出锁槽

更多信息

图纸

不锈钢分度销，适用于 Hygienic USIT® 密封垫圈和垫片，带不锈钢蘑菇头把手和拔出锁槽

商品选择/筛选

订货号	类型	主体材料	定位销	组件颜色	D	D1	D2	D3	L	L1	L2	L3	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03089-20-0310601	C	不锈钢	硬化处理	黑色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0310611	C	不锈钢	硬化处理	黑色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0320801	C	不锈钢	硬化处理	黑色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-0320811	C	不锈钢	硬化处理	黑色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-0310602	C	不锈钢	硬化处理	蓝色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0310612	C	不锈钢	硬化处理	蓝色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-0320802	C	不锈钢	硬化处理	蓝色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-0320812	C	不锈钢	硬化处理	蓝色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1310601	C	不锈钢	未硬化处理	黑色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1310611	C	不锈钢	未硬化处理	黑色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1320801	C	不锈钢	未硬化处理	黑色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1320811	C	不锈钢	未硬化处理	黑色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1310602	C	不锈钢	未硬化处理	蓝色	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1310612	C	不锈钢	未硬化处理	蓝色	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	根据要求
03089-20-1320802	C	不锈钢	未硬化处理	蓝色	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
03089-20-1320812	C	不锈钢	未硬化处理	蓝色	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	根据要求
