钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手和加长锁紧销

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手和加长锁紧销

商品描述/产品说明

产品说明产品描述：锁紧柱塞用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。如果柱塞需要维持在拔出状态较长时间，为避免顶销弹回，可选用C型或D型。材料：

钢制规格：
易切削钢螺纹套筒和柱塞顶销。

不锈钢规格：
螺纹套筒 1.4305.
柱塞顶销经硬化处理 1.4034.
柱塞顶销未经硬化处理 1.4305.

热塑性塑料蘑菇头把手。

规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。

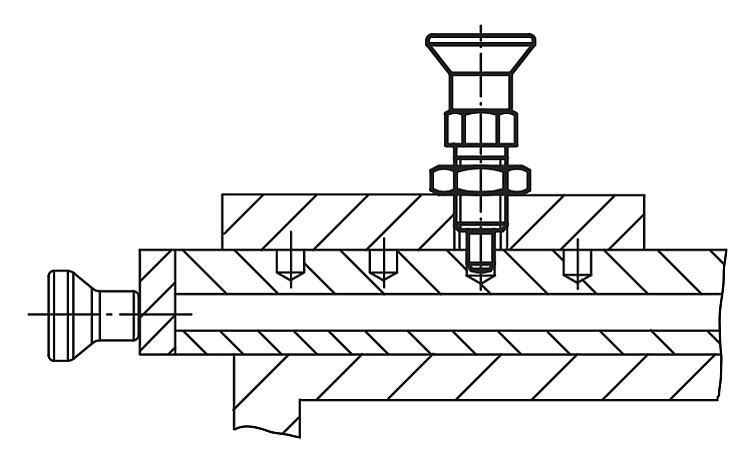

RAL7021 黑灰色或 RAL3020 交通红色蘑菇头把手。提示：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件

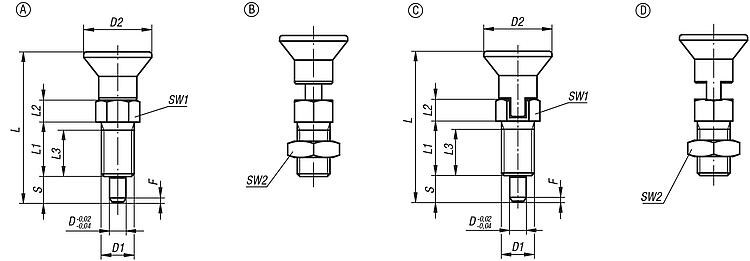

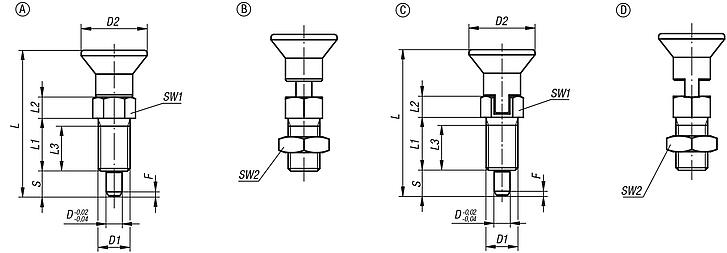

用于薄壁部件 03094-10。图纸提示：

A型: 不带拔出锁槽, 不带锁紧螺母
B型: 不带拔出锁槽, 带锁紧螺母

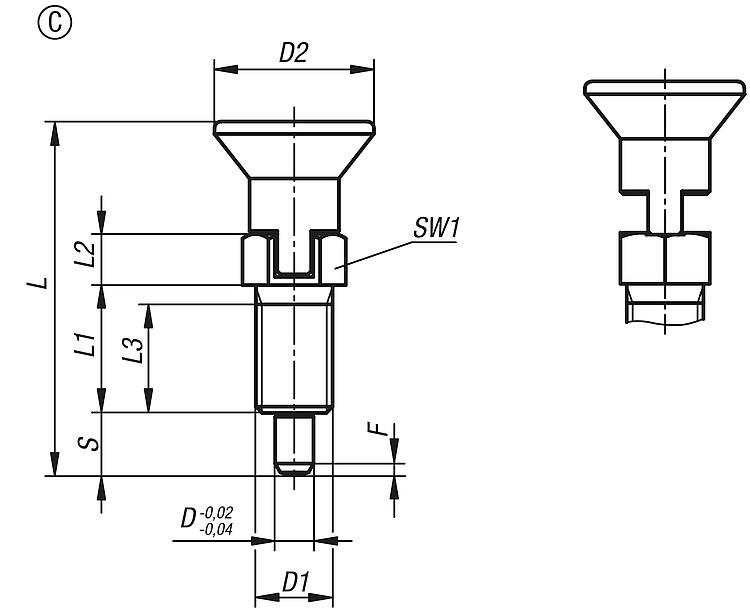

C型: 带拔出锁槽, 不带锁紧螺母

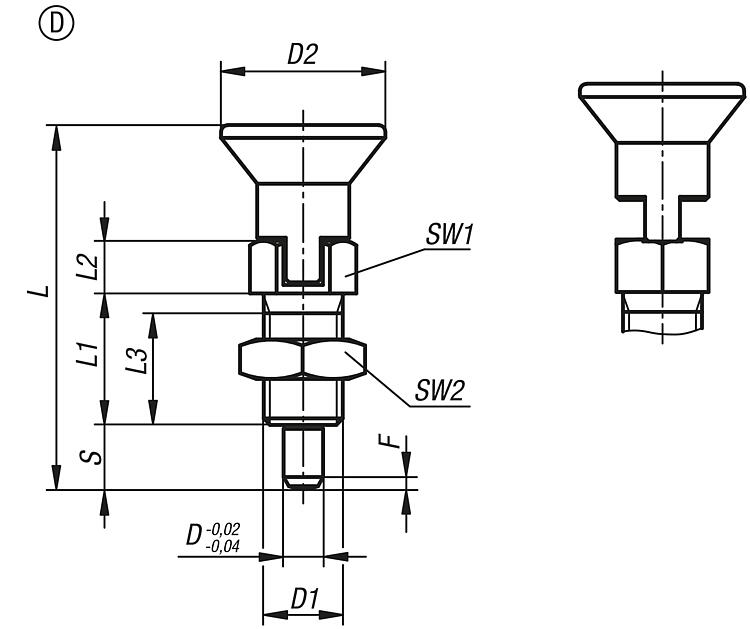

D型: 带拔出锁槽, 带锁紧螺母

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089 钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手和加长锁紧销

388 kB

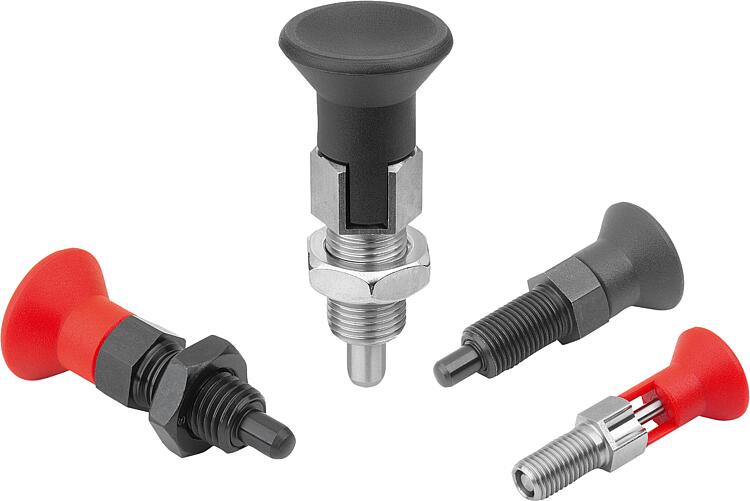

图片（总概述）

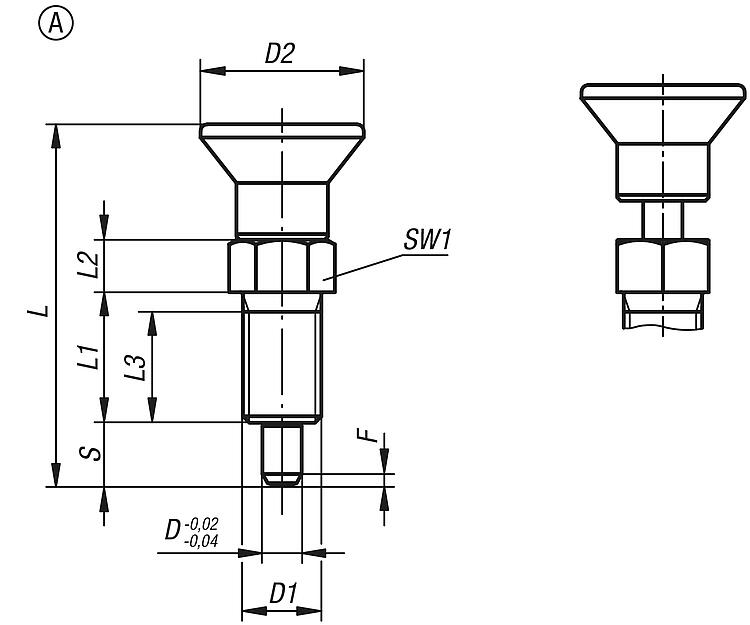

钢制或不锈钢锁紧柱栓，带塑料蘑菇头把手和加长柱塞顶销，无拔出锁槽，无锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	组件颜色	主体材料	定位销	D	D1	D2	L	L1	L2	L3	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03089-21903	A	黑灰色 RAL 7021	钢制	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12	根据要求
03089-21004	A	黑灰色 RAL 7021	钢制	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	1	6	15	根据要求
03089-21105	A	黑灰色 RAL 7021	钢制	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16	根据要求
03089-21206	A	黑灰色 RAL 7021	钢制	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18	根据要求
03089-21308	A	黑灰色 RAL 7021	钢制	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45	根据要求
03089-21410	A	黑灰色 RAL 7021	钢制	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43	根据要求
03089-21412	A	黑灰色 RAL 7021	钢制	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51	根据要求
03089-21516	A	黑灰色 RAL 7021	钢制	硬化处理	16	M24x2	40	104	32	18	28	24	27	3,2	20	50	根据要求
03089-201903	A	黑灰色 RAL 7021	不锈钢	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12	根据要求
03089-201004	A	黑灰色 RAL 7021	不锈钢	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	1	6	15	根据要求
03089-201105	A	黑灰色 RAL 7021	不锈钢	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16	根据要求
03089-201206	A	黑灰色 RAL 7021	不锈钢	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18	根据要求
03089-201308	A	黑灰色 RAL 7021	不锈钢	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45	根据要求
03089-201410	A	黑灰色 RAL 7021	不锈钢	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43	根据要求
03089-201412	A	黑灰色 RAL 7021	不锈钢	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51	根据要求
03089-201516	A	黑灰色 RAL 7021	不锈钢	硬化处理	16	M24x2	40	104	32	18	28	24	27	3,2	20	50	根据要求
03089-211903	A	黑灰色 RAL 7021	不锈钢	未硬化处理	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12	根据要求
03089-211004	A	黑灰色 RAL 7021	不锈钢	未硬化处理	4	M8x1	18	40,5	15	6	13	6	10	1	6	15	根据要求
03089-211105	A	黑灰色 RAL 7021	不锈钢	未硬化处理	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16	根据要求
03089-211206	A	黑灰色 RAL 7021	不锈钢	未硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18	根据要求
03089-211308	A	黑灰色 RAL 7021	不锈钢	未硬化处理	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45	根据要求
03089-211410	A	黑灰色 RAL 7021	不锈钢	未硬化处理	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43	根据要求
03089-211412	A	黑灰色 RAL 7021	不锈钢	未硬化处理	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51	根据要求
03089-211516	A	黑灰色 RAL 7021	不锈钢	未硬化处理	16	M24x2	40	104	32	18	28	24	27	3,2	20	50	根据要求
03089-2190384	A	红色 RAL 3020	钢制	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12	根据要求
03089-2100484	A	红色 RAL 3020	钢制	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	1	6	15	根据要求
03089-2110584	A	红色 RAL 3020	钢制	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16	根据要求
03089-2120684	A	红色 RAL 3020	钢制	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18	根据要求
03089-2130884	A	红色 RAL 3020	钢制	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45	根据要求
03089-2141084	A	红色 RAL 3020	钢制	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43	根据要求
03089-2141284	A	红色 RAL 3020	钢制	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51	根据要求
03089-2151684	A	红色 RAL 3020	钢制	硬化处理	16	M24x2	40	104	32	18	28	24	27	3,2	20	50	根据要求
03089-20190384	A	红色 RAL 3020	不锈钢	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12	根据要求
03089-20100484	A	红色 RAL 3020	不锈钢	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	1	6	15	根据要求
03089-20110584	A	红色 RAL 3020	不锈钢	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16	根据要求
03089-20120684	A	红色 RAL 3020	不锈钢	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18	根据要求
03089-20130884	A	红色 RAL 3020	不锈钢	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45	根据要求
03089-20141084	A	红色 RAL 3020	不锈钢	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43	根据要求
03089-20141284	A	红色 RAL 3020	不锈钢	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51	根据要求
03089-20151684	A	红色 RAL 3020	不锈钢	硬化处理	16	M24x2	40	104	32	18	28	24	27	3,2	20	50	根据要求
03089-21190384	A	红色 RAL 3020	不锈钢	未硬化处理	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12	根据要求
03089-21100484	A	红色 RAL 3020	不锈钢	未硬化处理	4	M8x1	18	40,5	15	6	13	6	10	1	6	15	根据要求
03089-21110584	A	红色 RAL 3020	不锈钢	未硬化处理	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16	根据要求
03089-21120684	A	红色 RAL 3020	不锈钢	未硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18	根据要求
03089-21130884	A	红色 RAL 3020	不锈钢	未硬化处理	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45	根据要求
03089-21141084	A	红色 RAL 3020	不锈钢	未硬化处理	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43	根据要求
03089-21141284	A	红色 RAL 3020	不锈钢	未硬化处理	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51	根据要求
03089-21151684	A	红色 RAL 3020	不锈钢	未硬化处理	16	M24x2	40	104	32	18	28	24	27	3,2	20	50	根据要求

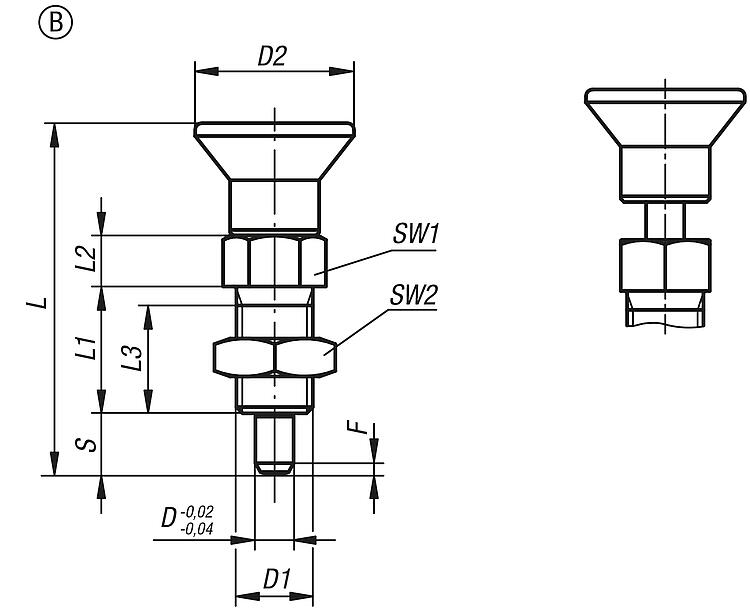

钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手、加长锁紧销和锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	组件颜色	主体材料	定位销	D	D1	D2	L	L1	L2	L3	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03089-22903	B	黑灰色 RAL 7021	钢制	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	根据要求
03089-22004	B	黑灰色 RAL 7021	钢制	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	根据要求
03089-22105	B	黑灰色 RAL 7021	钢制	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	根据要求
03089-22206	B	黑灰色 RAL 7021	钢制	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	根据要求
03089-22308	B	黑灰色 RAL 7021	钢制	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	根据要求
03089-22410	B	黑灰色 RAL 7021	钢制	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	根据要求
03089-22412	B	黑灰色 RAL 7021	钢制	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	根据要求
03089-22516	B	黑灰色 RAL 7021	钢制	硬化处理	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	50	根据要求
03089-202903	B	黑灰色 RAL 7021	不锈钢	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	根据要求
03089-202004	B	黑灰色 RAL 7021	不锈钢	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	根据要求
03089-202105	B	黑灰色 RAL 7021	不锈钢	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	根据要求
03089-202206	B	黑灰色 RAL 7021	不锈钢	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	根据要求
03089-202308	B	黑灰色 RAL 7021	不锈钢	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	根据要求
03089-202410	B	黑灰色 RAL 7021	不锈钢	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	根据要求
03089-202412	B	黑灰色 RAL 7021	不锈钢	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	根据要求
03089-202516	B	黑灰色 RAL 7021	不锈钢	硬化处理	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	50	根据要求
03089-212903	B	黑灰色 RAL 7021	不锈钢	未硬化处理	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	根据要求
03089-212004	B	黑灰色 RAL 7021	不锈钢	未硬化处理	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	根据要求
03089-212105	B	黑灰色 RAL 7021	不锈钢	未硬化处理	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	根据要求
03089-212206	B	黑灰色 RAL 7021	不锈钢	未硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	根据要求
03089-212308	B	黑灰色 RAL 7021	不锈钢	未硬化处理	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	根据要求
03089-212410	B	黑灰色 RAL 7021	不锈钢	未硬化处理	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	根据要求
03089-212412	B	黑灰色 RAL 7021	不锈钢	未硬化处理	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	根据要求
03089-212516	B	黑灰色 RAL 7021	不锈钢	未硬化处理	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	50	根据要求
03089-2290384	B	红色 RAL 3020	钢制	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	根据要求
03089-2200484	B	红色 RAL 3020	钢制	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	根据要求
03089-2210584	B	红色 RAL 3020	钢制	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	根据要求
03089-2220684	B	红色 RAL 3020	钢制	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	根据要求
03089-2230884	B	红色 RAL 3020	钢制	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	根据要求
03089-2241084	B	红色 RAL 3020	钢制	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	根据要求
03089-2241284	B	红色 RAL 3020	钢制	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	根据要求
03089-2251684	B	红色 RAL 3020	钢制	硬化处理	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	50	根据要求
03089-20290384	B	红色 RAL 3020	不锈钢	硬化处理	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	根据要求
03089-20200484	B	红色 RAL 3020	不锈钢	硬化处理	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	根据要求
03089-20210584	B	红色 RAL 3020	不锈钢	硬化处理	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	根据要求
03089-20220684	B	红色 RAL 3020	不锈钢	硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	根据要求
03089-20230884	B	红色 RAL 3020	不锈钢	硬化处理	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	根据要求
03089-20241084	B	红色 RAL 3020	不锈钢	硬化处理	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	根据要求
03089-20241284	B	红色 RAL 3020	不锈钢	硬化处理	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	根据要求
03089-20251684	B	红色 RAL 3020	不锈钢	硬化处理	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	50	根据要求
03089-21290384	B	红色 RAL 3020	不锈钢	未硬化处理	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	根据要求
03089-21200484	B	红色 RAL 3020	不锈钢	未硬化处理	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	根据要求
03089-21210584	B	红色 RAL 3020	不锈钢	未硬化处理	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	根据要求
03089-21220684	B	红色 RAL 3020	不锈钢	未硬化处理	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	根据要求
03089-21230884	B	红色 RAL 3020	不锈钢	未硬化处理	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	根据要求
03089-21241084	B	红色 RAL 3020	不锈钢	未硬化处理	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	根据要求
03089-21241284	B	红色 RAL 3020	不锈钢	未硬化处理	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	根据要求
03089-21251684	B	红色 RAL 3020	不锈钢	未硬化处理	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	50	根据要求

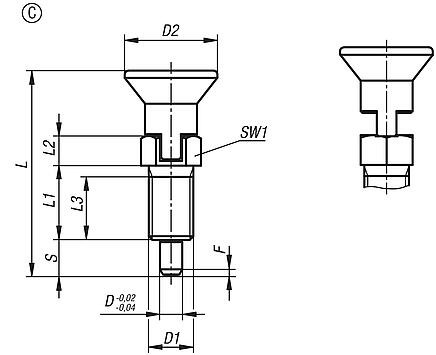

钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手、加长锁紧销和拔出锁槽

更多信息

图纸

商品选择/筛选

订货号	类型	组件颜色	主体材料	定位销	D	D1	D2	L	L1	L2	L3	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03089-23903	C	黑灰色 RAL 7021	钢制	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	0,8	3	10	根据要求
03089-23004	C	黑灰色 RAL 7021	钢制	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	1	6	21	根据要求
03089-23105	C	黑灰色 RAL 7021	钢制	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	根据要求
03089-23206	C	黑灰色 RAL 7021	钢制	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	根据要求
03089-23308	C	黑灰色 RAL 7021	钢制	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	根据要求
03089-23410	C	黑灰色 RAL 7021	钢制	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	2,8	14	42	根据要求
03089-23412	C	黑灰色 RAL 7021	钢制	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	2,8	15	51	根据要求
03089-23516	C	黑灰色 RAL 7021	钢制	硬化处理	16	M24x2	40	112	32	26	28	24	27	3,2	18	48	根据要求
03089-203903	C	黑灰色 RAL 7021	不锈钢	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	0,8	3	10	根据要求
03089-203004	C	黑灰色 RAL 7021	不锈钢	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	1	6	21	根据要求
03089-203105	C	黑灰色 RAL 7021	不锈钢	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	根据要求
03089-203206	C	黑灰色 RAL 7021	不锈钢	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	根据要求
03089-203308	C	黑灰色 RAL 7021	不锈钢	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	根据要求
03089-203410	C	黑灰色 RAL 7021	不锈钢	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	2,8	14	42	根据要求
03089-203412	C	黑灰色 RAL 7021	不锈钢	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	2,8	15	51	根据要求
03089-203516	C	黑灰色 RAL 7021	不锈钢	硬化处理	16	M24x2	40	112	32	26	28	24	27	3,2	18	48	根据要求
03089-213903	C	黑灰色 RAL 7021	不锈钢	未硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	0,8	3	10	根据要求
03089-213004	C	黑灰色 RAL 7021	不锈钢	未硬化处理	4	M8x1	18	42,5	15	8	13	6	10	1	6	21	根据要求
03089-213105	C	黑灰色 RAL 7021	不锈钢	未硬化处理	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	根据要求
03089-213206	C	黑灰色 RAL 7021	不锈钢	未硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	根据要求
03089-213308	C	黑灰色 RAL 7021	不锈钢	未硬化处理	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	根据要求
03089-213410	C	黑灰色 RAL 7021	不锈钢	未硬化处理	10	M20x1,5	33	84	28	17	25	15	22	2,8	14	42	根据要求
03089-213412	C	黑灰色 RAL 7021	不锈钢	未硬化处理	12	M20x1,5	33	90	28	20	25	18	22	2,8	15	51	根据要求
03089-213516	C	黑灰色 RAL 7021	不锈钢	未硬化处理	16	M24x2	40	112	32	26	28	24	27	3,2	18	48	根据要求
03089-2390384	C	红色 RAL 3020	钢制	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	0,8	3	10	根据要求
03089-2300484	C	红色 RAL 3020	钢制	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	1	6	21	根据要求
03089-2310584	C	红色 RAL 3020	钢制	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	根据要求
03089-2320684	C	红色 RAL 3020	钢制	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	根据要求
03089-2330884	C	红色 RAL 3020	钢制	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	根据要求
03089-2341084	C	红色 RAL 3020	钢制	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	2,8	14	42	根据要求
03089-2341284	C	红色 RAL 3020	钢制	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	2,8	15	51	根据要求
03089-2351684	C	红色 RAL 3020	钢制	硬化处理	16	M24x2	40	112	32	26	28	24	27	3,2	18	48	根据要求
03089-20390384	C	红色 RAL 3020	不锈钢	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	0,8	3	10	根据要求
03089-20300484	C	红色 RAL 3020	不锈钢	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	1	6	21	根据要求
03089-20310584	C	红色 RAL 3020	不锈钢	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	根据要求
03089-20320684	C	红色 RAL 3020	不锈钢	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	根据要求
03089-20330884	C	红色 RAL 3020	不锈钢	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	根据要求
03089-20341084	C	红色 RAL 3020	不锈钢	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	2,8	14	42	根据要求
03089-20341284	C	红色 RAL 3020	不锈钢	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	2,8	15	51	根据要求
03089-20351684	C	红色 RAL 3020	不锈钢	硬化处理	16	M24x2	40	112	32	26	28	24	27	3,2	18	48	根据要求
03089-21390384	C	红色 RAL 3020	不锈钢	未硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	0,8	3	10	根据要求
03089-21300484	C	红色 RAL 3020	不锈钢	未硬化处理	4	M8x1	18	42,5	15	8	13	6	10	1	6	21	根据要求
03089-21310584	C	红色 RAL 3020	不锈钢	未硬化处理	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	根据要求
03089-21320684	C	红色 RAL 3020	不锈钢	未硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	根据要求
03089-21330884	C	红色 RAL 3020	不锈钢	未硬化处理	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	根据要求
03089-21341084	C	红色 RAL 3020	不锈钢	未硬化处理	10	M20x1,5	33	84	28	17	25	15	22	2,8	14	42	根据要求
03089-21341284	C	红色 RAL 3020	不锈钢	未硬化处理	12	M20x1,5	33	90	28	20	25	18	22	2,8	15	51	根据要求
03089-21351684	C	红色 RAL 3020	不锈钢	未硬化处理	16	M24x2	40	112	32	26	28	24	27	3,2	18	48	根据要求

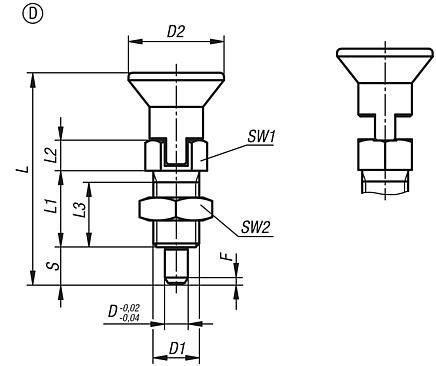

钢制或不锈钢锁紧柱栓，带塑料蘑菇头把手、加长锁紧销、拔出锁槽和锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	组件颜色	主体材料	定位销	D	D1	D2	L	L1	L2	L3	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03089-24903	D	黑灰色 RAL 7021	钢制	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	10	0,8	3	10	根据要求
03089-24004	D	黑灰色 RAL 7021	钢制	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	13	1	6	21	根据要求
03089-24105	D	黑灰色 RAL 7021	钢制	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	17	1,3	5	16	根据要求
03089-24206	D	黑灰色 RAL 7021	钢制	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	19	1,8	6	18	根据要求
03089-24308	D	黑灰色 RAL 7021	钢制	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	24	2,3	15	45	根据要求
03089-24410	D	黑灰色 RAL 7021	钢制	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	30	2,8	14	42	根据要求
03089-24412	D	黑灰色 RAL 7021	钢制	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	30	2,8	15	51	根据要求
03089-24516	D	黑灰色 RAL 7021	钢制	硬化处理	16	M24x2	40	112	32	26	28	24	27	36	3,2	18	48	根据要求
03089-204903	D	黑灰色 RAL 7021	不锈钢	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	10	0,8	3	10	根据要求
03089-204004	D	黑灰色 RAL 7021	不锈钢	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	13	1	6	21	根据要求
03089-204105	D	黑灰色 RAL 7021	不锈钢	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	17	1,3	5	16	根据要求
03089-204206	D	黑灰色 RAL 7021	不锈钢	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	19	1,8	6	18	根据要求
03089-204308	D	黑灰色 RAL 7021	不锈钢	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	24	2,3	15	45	根据要求
03089-204410	D	黑灰色 RAL 7021	不锈钢	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	30	2,8	14	42	根据要求
03089-204412	D	黑灰色 RAL 7021	不锈钢	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	30	2,8	15	51	根据要求
03089-204516	D	黑灰色 RAL 7021	不锈钢	硬化处理	16	M24x2	40	112	32	26	28	24	27	36	3,2	18	48	根据要求
03089-214903	D	黑灰色 RAL 7021	不锈钢	未硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	10	0,8	3	10	根据要求
03089-214004	D	黑灰色 RAL 7021	不锈钢	未硬化处理	4	M8x1	18	42,5	15	8	13	6	10	13	1	6	21	根据要求
03089-214105	D	黑灰色 RAL 7021	不锈钢	未硬化处理	5	M10x1	21	49,5	17	10	15	8	13	17	1,3	5	16	根据要求
03089-214206	D	黑灰色 RAL 7021	不锈钢	未硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	19	1,8	6	18	根据要求
03089-214308	D	黑灰色 RAL 7021	不锈钢	未硬化处理	8	M16x1,5	33	76	26	14	23	12	19	24	2,3	15	45	根据要求
03089-214410	D	黑灰色 RAL 7021	不锈钢	未硬化处理	10	M20x1,5	33	84	28	17	25	15	22	30	2,8	14	42	根据要求
03089-214412	D	黑灰色 RAL 7021	不锈钢	未硬化处理	12	M20x1,5	33	90	28	20	25	18	22	30	2,8	15	51	根据要求
03089-214516	D	黑灰色 RAL 7021	不锈钢	未硬化处理	16	M24x2	40	112	32	26	28	24	27	36	3,2	18	48	根据要求
03089-2490384	D	红色 RAL 3020	钢制	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	10	0,8	3	10	根据要求
03089-2400484	D	红色 RAL 3020	钢制	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	13	1	6	21	根据要求
03089-2410584	D	红色 RAL 3020	钢制	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	17	1,3	5	16	根据要求
03089-2420684	D	红色 RAL 3020	钢制	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	19	1,8	6	18	根据要求
03089-2430884	D	红色 RAL 3020	钢制	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	24	2,3	15	45	根据要求
03089-2441084	D	红色 RAL 3020	钢制	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	30	2,8	14	42	根据要求
03089-2441284	D	红色 RAL 3020	钢制	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	30	2,8	15	51	根据要求
03089-2451684	D	红色 RAL 3020	钢制	硬化处理	16	M24x2	40	112	32	26	28	24	27	36	3,2	18	48	根据要求
03089-20490384	D	红色 RAL 3020	不锈钢	硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	10	0,8	3	10	根据要求
03089-20400484	D	红色 RAL 3020	不锈钢	硬化处理	4	M8x1	18	42,5	15	8	13	6	10	13	1	6	21	根据要求
03089-20410584	D	红色 RAL 3020	不锈钢	硬化处理	5	M10x1	21	49,5	17	10	15	8	13	17	1,3	5	16	根据要求
03089-20420684	D	红色 RAL 3020	不锈钢	硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	19	1,8	6	18	根据要求
03089-20430884	D	红色 RAL 3020	不锈钢	硬化处理	8	M16x1,5	33	76	26	14	23	12	19	24	2,3	15	45	根据要求
03089-20441084	D	红色 RAL 3020	不锈钢	硬化处理	10	M20x1,5	33	84	28	17	25	15	22	30	2,8	14	42	根据要求
03089-20441284	D	红色 RAL 3020	不锈钢	硬化处理	12	M20x1,5	33	90	28	20	25	18	22	30	2,8	15	51	根据要求
03089-20451684	D	红色 RAL 3020	不锈钢	硬化处理	16	M24x2	40	112	32	26	28	24	27	36	3,2	18	48	根据要求
03089-21490384	D	红色 RAL 3020	不锈钢	未硬化处理	3	M6x0,75	14	34,5	12	6,5	10	5	8	10	0,8	3	10	根据要求
03089-21400484	D	红色 RAL 3020	不锈钢	未硬化处理	4	M8x1	18	42,5	15	8	13	6	10	13	1	6	21	根据要求
03089-21410584	D	红色 RAL 3020	不锈钢	未硬化处理	5	M10x1	21	49,5	17	10	15	8	13	17	1,3	5	16	根据要求
03089-21420684	D	红色 RAL 3020	不锈钢	未硬化处理	6	M12x1,5	25	57,7	20	11	17	9	14	19	1,8	6	18	根据要求
03089-21430884	D	红色 RAL 3020	不锈钢	未硬化处理	8	M16x1,5	33	76	26	14	23	12	19	24	2,3	15	45	根据要求
03089-21441084	D	红色 RAL 3020	不锈钢	未硬化处理	10	M20x1,5	33	84	28	17	25	15	22	30	2,8	14	42	根据要求
03089-21441284	D	红色 RAL 3020	不锈钢	未硬化处理	12	M20x1,5	33	90	28	20	25	18	22	30	2,8	15	51	根据要求
03089-21451684	D	红色 RAL 3020	不锈钢	未硬化处理	16	M24x2	40	112	32	26	28	24	27	36	3,2	18	48	根据要求
