        钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手

商品描述/产品说明

查看/筛选所有商品

产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有在手动松开螺栓后，才能将其移动到另一个锁定位置。

材料：规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。

黑灰色 RAL7021 蘑菇头把手。
提示：支持加装旋钮垫片方便锁紧柱塞拧入。将它推入松动的蘑菇头把手的下面，将针脚插入插槽中。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件

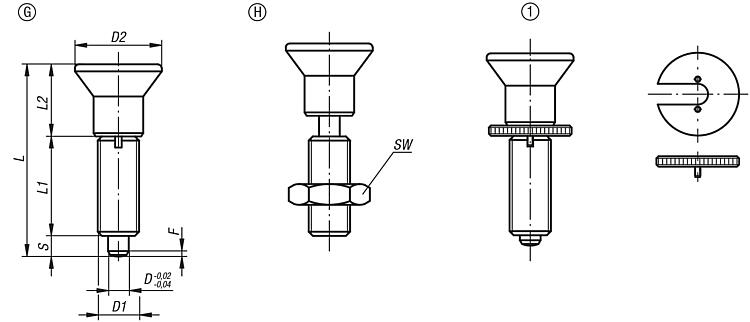

用于薄壁部件 03094-10。图纸提示：

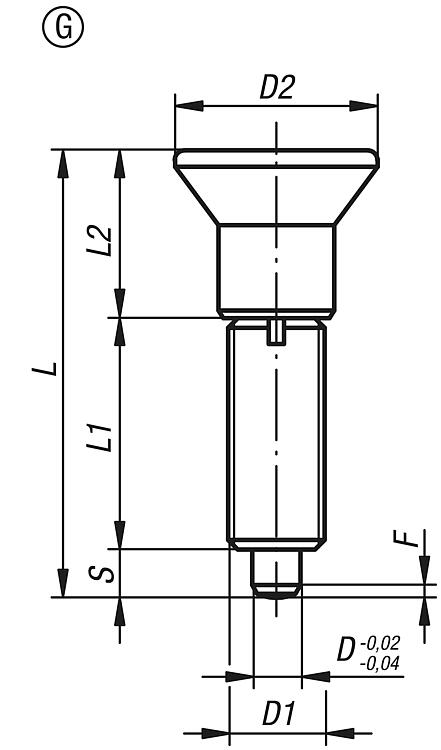

G 型：不带紧固螺母

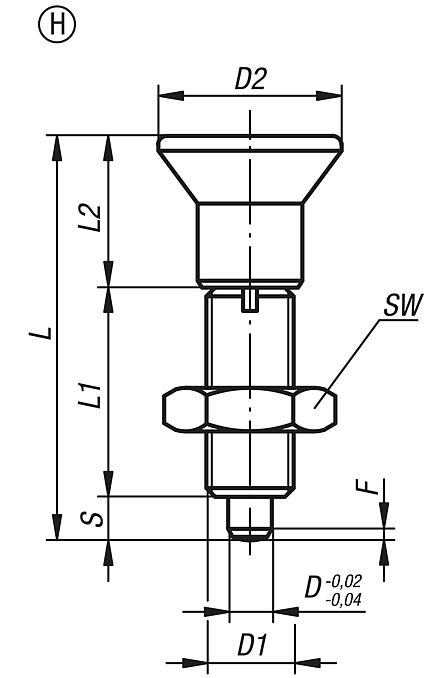

H 型：带紧固螺母

1) 分度销带旋钮垫片

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03093 钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手

325 kB

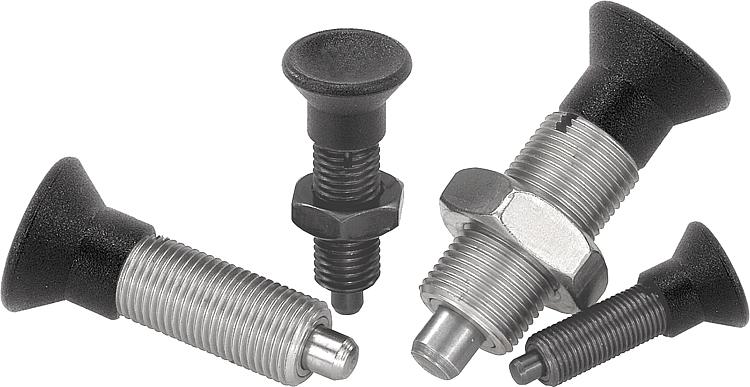

图片（总概述）

钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03093-1903	G	钢制	硬化处理	3	M6x0,75	14	31,5	17	11	3,5	0,8	4,5	10	03094-99	根据要求
03093-1004	G	钢制	硬化处理	4	M8x1	18	38,5	21	13,5	4	1,3	6	12	03094-90	根据要求
03093-1105	G	钢制	硬化处理	5	M10x1	21	43,5	24	14,5	5	1,3	5	12	03094-91	根据要求
03093-1206	G	钢制	硬化处理	6	M12x1,5	25	51,7	28	17,7	6	1,8	6	14	03094-92	根据要求
03093-1308	G	钢制	硬化处理	8	M16x1,5	33	68	36	24	8	2,3	15	35	03094-93	根据要求
03093-1410	G	钢制	硬化处理	10	M20x1,5	33	74	40	24	10	2,8	15	34	03094-94	根据要求
03093-1412	G	钢制	硬化处理	12	M20x1,5	33	78	42	24	12	2,8	15	39	03094-94	根据要求
03093-1516	G	钢制	硬化处理	16	M24x2	40	96	50	30	16	3,2	20	46	03094-95	根据要求
03093-01903	G	不锈钢	硬化处理	3	M6x0,75	14	31,5	17	11	3,5	0,8	4,5	10	03094-99	根据要求
03093-01004	G	不锈钢	硬化处理	4	M8x1	18	38,5	21	13,5	4	1,3	6	12	03094-90	根据要求
03093-01105	G	不锈钢	硬化处理	5	M10x1	21	43,5	24	14,5	5	1,3	5	12	03094-91	根据要求
03093-01206	G	不锈钢	硬化处理	6	M12x1,5	25	51,7	28	17,7	6	1,8	6	14	03094-92	根据要求
03093-01308	G	不锈钢	硬化处理	8	M16x1,5	33	68	36	24	8	2,3	15	35	03094-93	根据要求
03093-01410	G	不锈钢	硬化处理	10	M20x1,5	33	74	40	24	10	2,8	15	34	03094-94	根据要求
03093-01412	G	不锈钢	硬化处理	12	M20x1,5	33	78	42	24	12	2,8	15	39	03094-94	根据要求
03093-01516	G	不锈钢	硬化处理	16	M24x2	40	96	50	30	16	3,2	20	46	03094-95	根据要求
03093-11903	G	不锈钢	未硬化处理	3	M6x0,75	14	31,5	17	11	3,5	0,8	4,5	10	03094-99	根据要求
03093-11004	G	不锈钢	未硬化处理	4	M8x1	18	38,5	21	13,5	4	1,3	6	12	03094-90	根据要求
03093-11105	G	不锈钢	未硬化处理	5	M10x1	21	43,5	24	14,5	5	1,3	5	12	03094-91	根据要求
03093-11206	G	不锈钢	未硬化处理	6	M12x1,5	25	51,7	28	17,7	6	1,8	6	14	03094-92	根据要求
03093-11308	G	不锈钢	未硬化处理	8	M16x1,5	33	68	36	24	8	2,3	15	35	03094-93	根据要求
03093-11410	G	不锈钢	未硬化处理	10	M20x1,5	33	74	40	24	10	2,8	15	34	03094-94	根据要求
03093-11412	G	不锈钢	未硬化处理	12	M20x1,5	33	78	42	24	12	2,8	15	39	03094-94	根据要求
03093-11516	G	不锈钢	未硬化处理	16	M24x2	40	96	50	30	16	3,2	20	46	03094-95	根据要求

钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手和锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	SW	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03093-2903	H	钢制	硬化处理	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	根据要求
03093-2004	H	钢制	硬化处理	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	根据要求
03093-2105	H	钢制	硬化处理	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	根据要求
03093-2206	H	钢制	硬化处理	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	根据要求
03093-2308	H	钢制	硬化处理	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	根据要求
03093-2410	H	钢制	硬化处理	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	根据要求
03093-2412	H	钢制	硬化处理	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	根据要求
03093-2516	H	钢制	硬化处理	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	根据要求
03093-02903	H	不锈钢	硬化处理	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	根据要求
03093-02004	H	不锈钢	硬化处理	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	根据要求
03093-02105	H	不锈钢	硬化处理	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	根据要求
03093-02206	H	不锈钢	硬化处理	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	根据要求
03093-02308	H	不锈钢	硬化处理	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	根据要求
03093-02410	H	不锈钢	硬化处理	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	根据要求
03093-02412	H	不锈钢	硬化处理	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	根据要求
03093-02516	H	不锈钢	硬化处理	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	根据要求
03093-12903	H	不锈钢	未硬化处理	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	根据要求
03093-12004	H	不锈钢	未硬化处理	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	根据要求
03093-12105	H	不锈钢	未硬化处理	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	根据要求
03093-12206	H	不锈钢	未硬化处理	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	根据要求
03093-12308	H	不锈钢	未硬化处理	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	根据要求
03093-12410	H	不锈钢	未硬化处理	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	根据要求
03093-12412	H	不锈钢	未硬化处理	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	根据要求
03093-12516	H	不锈钢	未硬化处理	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	根据要求
