固定支架

03099

固定支架

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        固定支架

商品描述/产品说明

产品说明材料：

钢或不锈钢 1.4305。

规格：钢制黑色氧化处理。

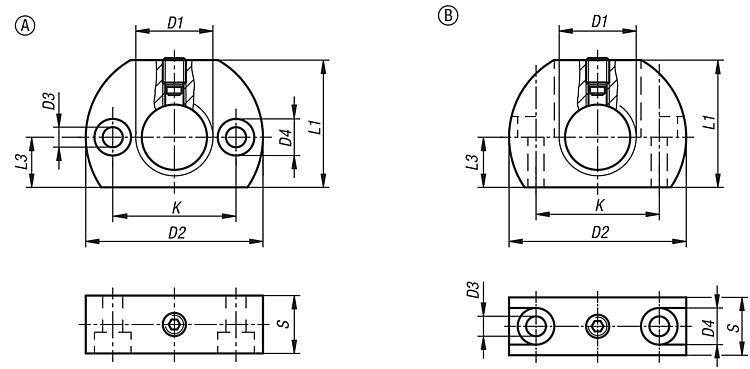

不锈钢亮色。提示：固定件起到固定手柄型分度销的辅助作用，扩展了其使用范围。它们也适用其它类型的锁紧柱塞。图纸提示：

A型：安装孔与锁紧螺栓平行
B型：安装孔与锁紧螺栓垂直

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03099 固定支架

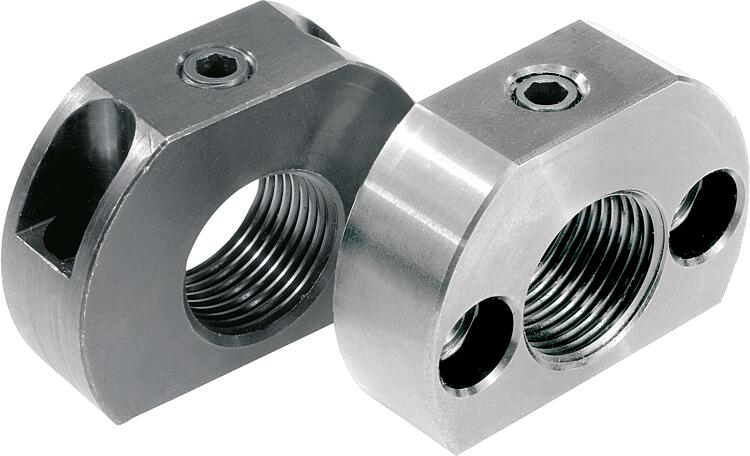

图片（总概述）

固定支架

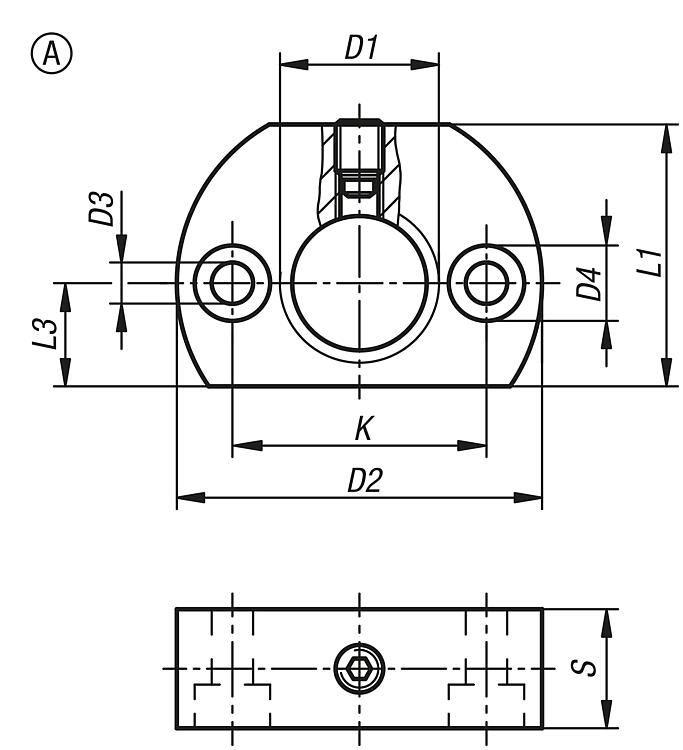

固定支架 A型

图纸

固定支架 A型

商品选择/筛选

订货号	类型	主体材料	D1	D2	D3	D4	K	L1	L3	S	CAD	配件	价格	订购
03099-112	A	钢制	M12	36	5,5	10	24	25	10	12			根据要求
03099-1121	A	钢制	M12x1,5	36	5,5	10	24	25	10	12			根据要求
03099-116	A	钢制	M16	46	5,5	10	32	33	13	15			根据要求
03099-1161	A	钢制	M16x1,5	46	5,5	10	32	33	13	15			根据要求
03099-120	A	钢制	M20	46	5,5	10	32	33	13	15			根据要求
03099-1201	A	钢制	M20x1,5	46	5,5	10	32	33	13	15			根据要求
03099-1112	A	不锈钢	M12	36	5,5	10	24	25	10	12			根据要求
03099-11121	A	不锈钢	M12x1,5	36	5,5	10	24	25	10	12			根据要求
03099-1116	A	不锈钢	M16	46	5,5	10	32	33	13	15			根据要求
03099-11161	A	不锈钢	M16x1,5	46	5,5	10	32	33	13	15			根据要求
03099-1120	A	不锈钢	M20	46	5,5	10	32	33	13	15			根据要求
03099-11201-01	A	不锈钢	M20x1,5	46	5,5	10	32	33	13	15			根据要求

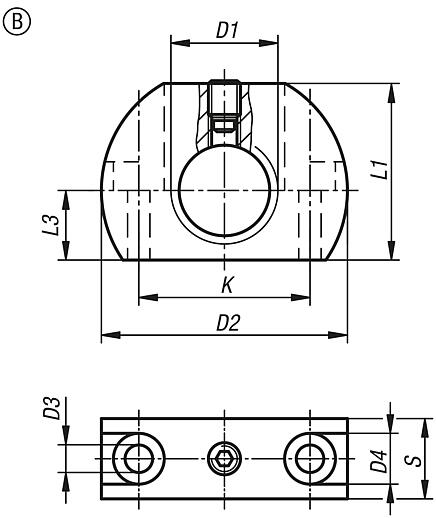

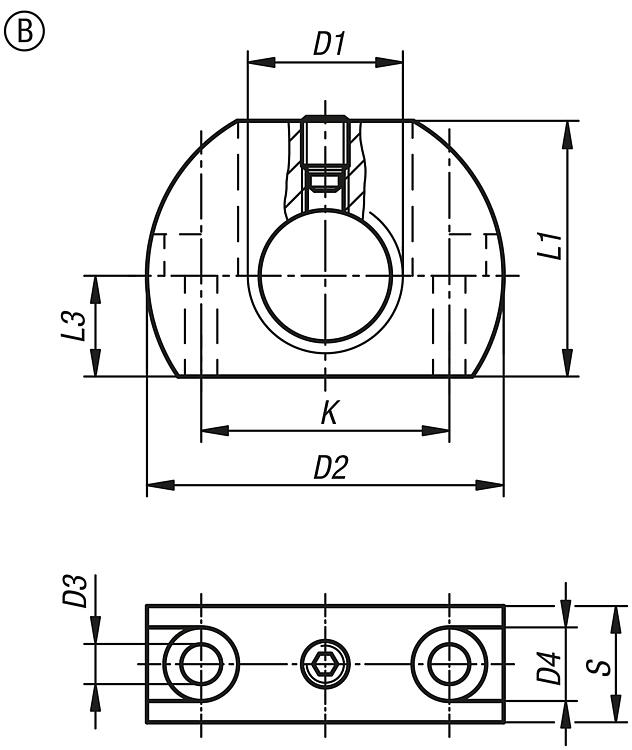

固定支架 B型

图纸

固定支架 B型

商品选择/筛选

订货号	类型	主体材料	D1	D2	D3	D4	K	L1	L3	S	CAD	配件	价格	订购
03099-212	B	钢制	M12	36	5,5	10	24	25	10	12			根据要求
03099-2121	B	钢制	M12x1,5	36	5,5	10	24	25	10	12			根据要求
03099-216	B	钢制	M16	46	5,5	10	32	33	13	15			根据要求
03099-2161	B	钢制	M16x1,5	46	5,5	10	32	33	13	15			根据要求
03099-220	B	钢制	M20	46	5,5	10	32	33	13	15			根据要求
03099-2201	B	钢制	M20x1,5	46	5,5	10	32	33	13	15			根据要求
03099-1212	B	不锈钢	M12	36	5,5	10	24	25	10	12			根据要求
03099-12121	B	不锈钢	M12x1,5	36	5,5	10	24	25	10	12			根据要求
03099-1216	B	不锈钢	M16	46	5,5	10	32	33	13	15			根据要求
03099-12161	B	不锈钢	M16x1,5	46	5,5	10	32	33	13	15			根据要求
03099-1220	B	不锈钢	M20	46	5,5	10	32	33	13	15			根据要求
03099-12201	B	不锈钢	M20x1,5	46	5,5	10	32	33	13	15			根据要求
