脚座固定装置
用于 ISO 15552 / 21287

12021

脚座固定装置用于 ISO 15552 / 21287

产品
- 产品概览
  - 装配系统
    - 压缩空气技术
      - 用于气缸的紧固元件
        脚座固定装置用于 ISO 15552 / 21287

商品描述/产品说明

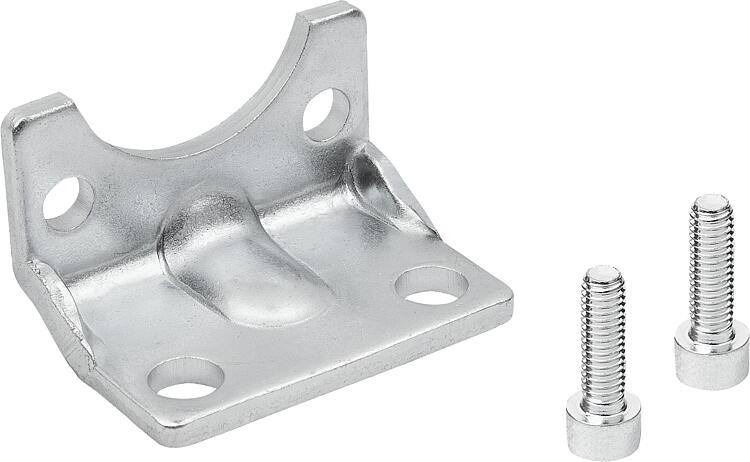

产品说明材料：钢制。规格：镀锌。提示：用于标准和紧凑型气缸的脚座，符合 DIN ISO 15552 和 DIN ISO 21287 标准。这种脚座用于固定安装气缸。

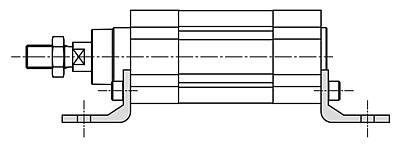

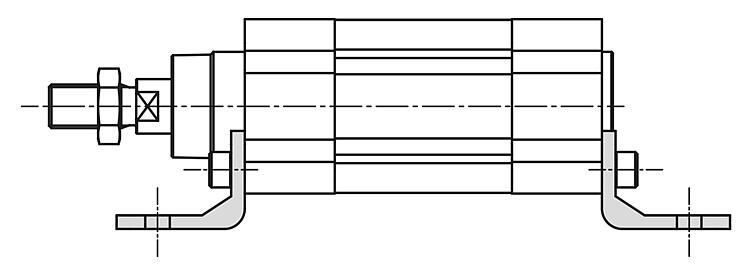

通常，气缸的前后有两个脚座。

不过，也可以只在前部或后部安装一个脚踏附件。供货范围1x 安装脚。
2x 内六角螺丝。特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 12021 脚座固定装置用于 ISO 15552 / 21287

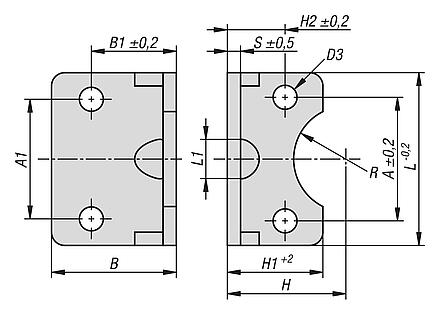

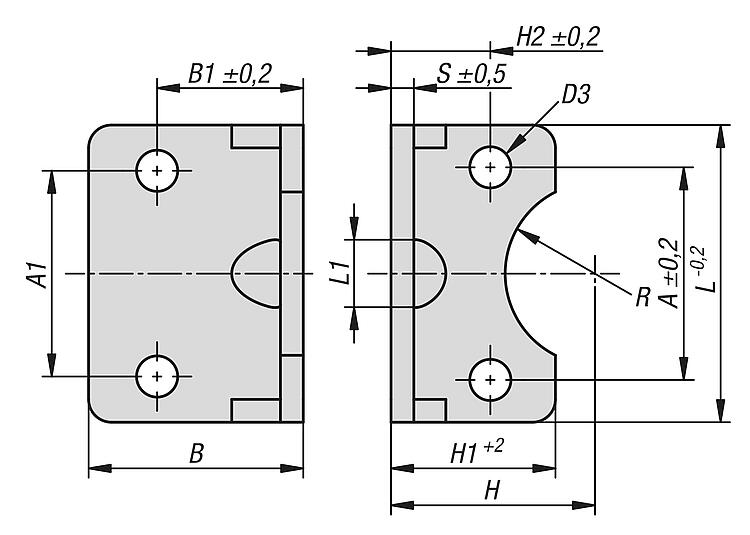

图纸

脚座固定装置
用于 ISO 15552 / 21287

商品选择/筛选

订货号	A	A1	B	B1	D3	D4	厚度	H	H1	H2	L	L1	R	气缸 Ø	内六角螺栓 DIN 912	适用	CAD	配件	价格	订购
12021-1032	32,5	32	35	24	7	7	4	32	30	15,75	45	11	15	32	M6X18	DIN ISO 15552 / 21287			根据要求
12021-1040	38	36	36	28	7	9	4	36	30	17	52	15	17,5	40	M6X18	DIN ISO 15552 / 21287			根据要求
12021-1050	46,5	45	47	32	9	9	5	45	36	21,75	65	16	20	50	M8X20	DIN ISO 15552 / 21287			根据要求
12021-1063	56,5	50	45	32	9	9	5	50	35	21,75	75	18	22,5	63	M8X20	DIN ISO 15552 / 21287			根据要求
12021-1080	72	63	55	41	11	12	6	63	47	27	95	17	22,5	80	M10x20	DIN ISO 15552 / 21287			根据要求
