12021-28铰链支架 用于 ISO 15552 / 21287 |
返回 |
|
|

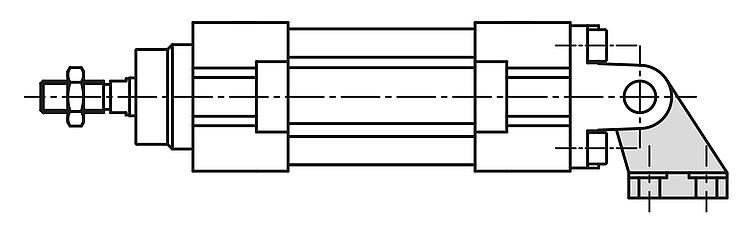

产品说明材料：铝制。规格：亮色。提示：轴承铰链支架，用于标准和紧凑型气缸，符合 DIN ISO 15552 和 DIN ISO 21287 标准。 该轴承铰链支架用于气缸的旋转安装。供货范围1x 铰链支架。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

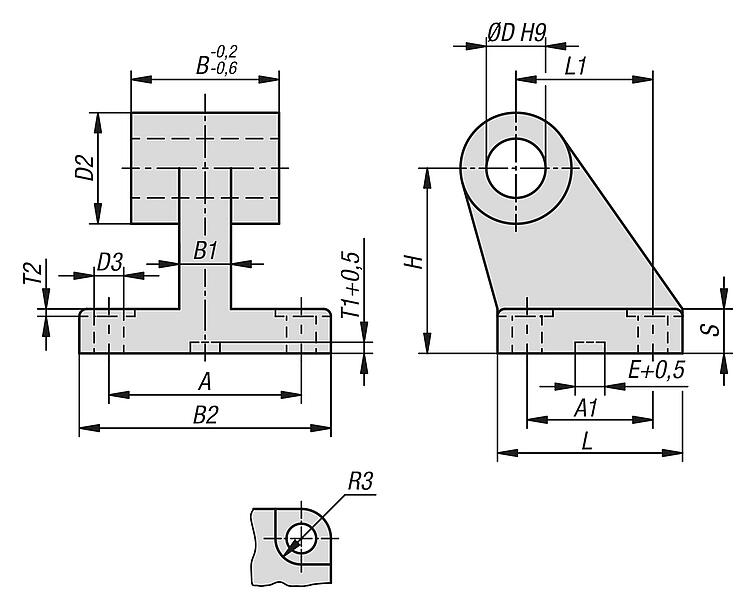

| 订货号 | A | A1 | B
| B1 | B2 | D
| D2 | D3 | 厚度 | E | H | L | L1 | R3 | T1 | T2 | 气缸 Ø | 适用
| CAD | 配件 | 价格 | 订购 |
|---|
| 12021-28-1032 | 38 | 18 | 26 | 10 | 51 | 10 | 20 | 6,6 | 8 | 10,5 | 32 | 31 | 21 | 5,5 | 3 | 1,6 | 32 | DIN ISO 15552 / 21287 |  | | 根据要求 | | | 12021-28-1040 | 41 | 22 | 28 | 15 | 54 | 12 | 22 | 6,6 | 10 | 10,5 | 36 | 35 | 24 | 5,5 | 3 | 1,6 | 40 | DIN ISO 15552 / 21287 | | | 根据要求 | | | 12021-28-1050 | 50 | 30 | 32 | 16 | 65 | 12 | 26 | 9 | 12 | 10,5 | 45 | 45 | 33 | 7,5 | 3 | 1,6 | 50 | DIN ISO 15552 / 21287 | | | 根据要求 | | | 12021-28-1063 | 52 | 35 | 40 | 16 | 67 | 16 | 30 | 9 | 14 | 10,5 | 50 | 50 | 37 | 7,5 | 3 | 1,6 | 63 | DIN ISO 15552 / 21287 | | | 根据要求 | | | 12021-28-1080 | 66 | 40 | 50 | 20 | 86 | 16 | 30 | 11 | 14 | 10,5 | 63 | 60 | 47 | 9 | 3 | 2,5 | 80 | DIN ISO 15552 / 21287 | | | 根据要求 | |
|
|
