        钢制或不锈钢锁紧柱塞，带不锈钢拉环

商品描述/产品说明

产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有将顶销拔出后才能移动到新位置。
除手动操作外，钥匙圈还可连接用于远程操作的元件，如挂绳。
如果要在较长时间内脱离，并防止锁销回弹，则应使用 V 型或 W 型。材料：规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。

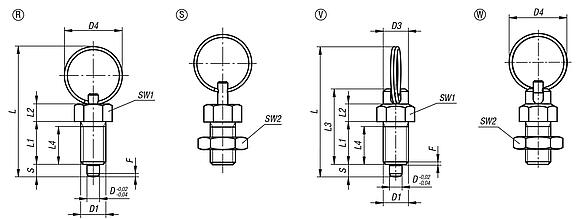

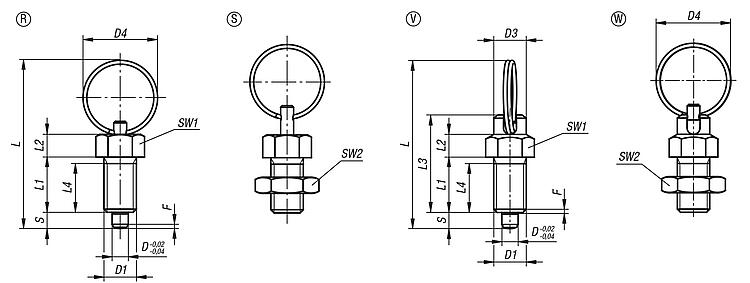

亮色钥匙圈。根据要求：特殊类型。图纸提示：

R型: 不带拔出锁槽, 不带锁紧螺母
S型: 不带拔出锁槽, 带锁紧螺母
V型: 带拔出锁槽, 不带锁紧螺母
W型: 带拔出锁槽, 带锁紧螺母

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03092 钢制或不锈钢锁紧柱塞，带不锈钢拉环

283 kB

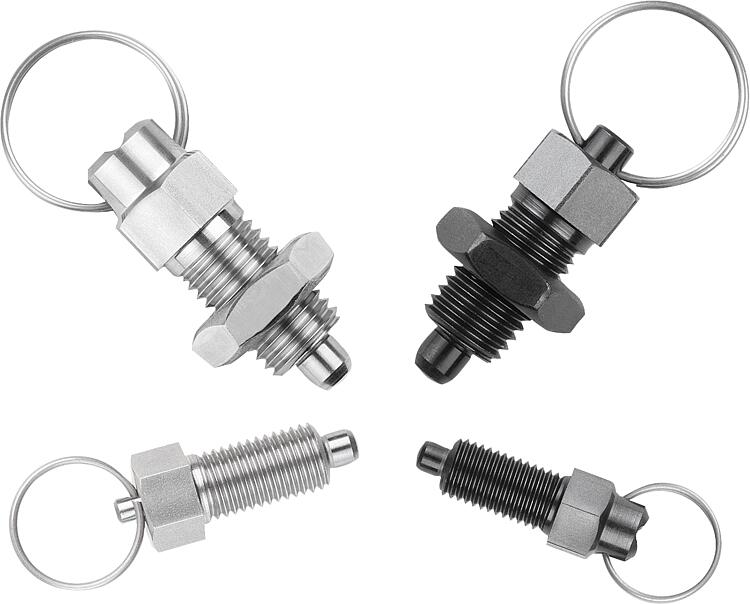

图片（总概述）

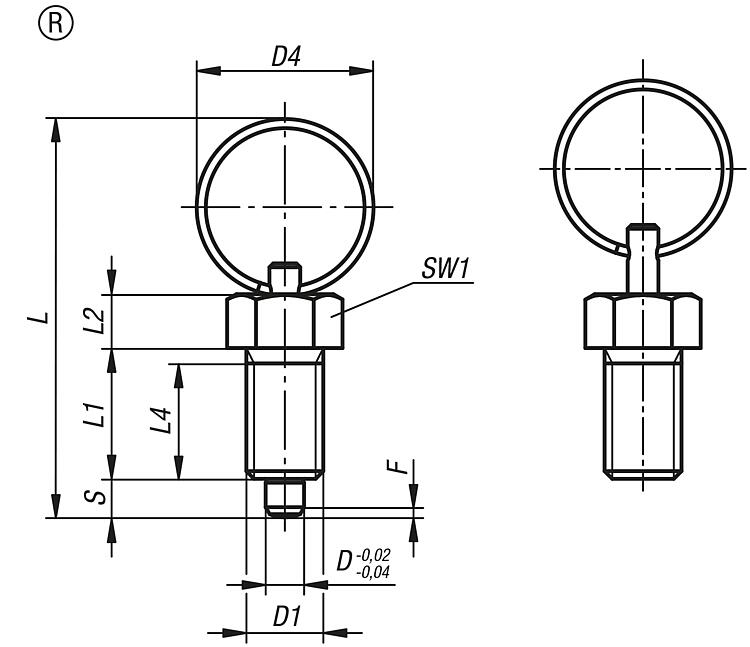

钢制或不锈钢锁紧柱塞，带不锈钢拉环，无锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	锁紧螺母	主体表面	D	D1	D4	L	L1	L2	L4	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03092-3004	R	钢制	不带锁紧螺母	硬化处理	4	M8x1	15	40	15	6	13	4	10	1	6	12	根据要求
03092-3105	R	钢制	不带锁紧螺母	硬化处理	5	M10x1	23	52	17	7	15	5	13	1,3	5	12	根据要求
03092-3206	R	钢制	不带锁紧螺母	硬化处理	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14	根据要求
03092-3308	R	钢制	不带锁紧螺母	硬化处理	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35	根据要求
03092-3410	R	钢制	不带锁紧螺母	硬化处理	10	M20x1,5	28	77	28	12	25	10	22	2,8	15	34	根据要求
03092-03004	R	不锈钢	不带锁紧螺母	硬化处理	4	M8x1	15	40	15	6	13	4	10	1	6	12	根据要求
03092-03105	R	不锈钢	不带锁紧螺母	硬化处理	5	M10x1	23	52	17	7	15	5	13	1,3	5	12	根据要求
03092-03206	R	不锈钢	不带锁紧螺母	硬化处理	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14	根据要求
03092-03308	R	不锈钢	不带锁紧螺母	硬化处理	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35	根据要求
03092-03410	R	不锈钢	不带锁紧螺母	硬化处理	10	M20x1,5	28	77	28	12	25	10	22	2,8	15	34	根据要求
03092-13004	R	不锈钢	不带锁紧螺母	未硬化处理	4	M8x1	15	40	15	6	13	4	10	1	6	12	根据要求
03092-13105	R	不锈钢	不带锁紧螺母	未硬化处理	5	M10x1	23	52	17	7	15	5	13	1,3	5	12	根据要求
03092-13206	R	不锈钢	不带锁紧螺母	未硬化处理	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14	根据要求
03092-13308	R	不锈钢	不带锁紧螺母	未硬化处理	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35	根据要求
03092-13410	R	不锈钢	不带锁紧螺母	未硬化处理	10	M20x1,5	28	77	28	12	25	10	22	2,8	15	34	根据要求

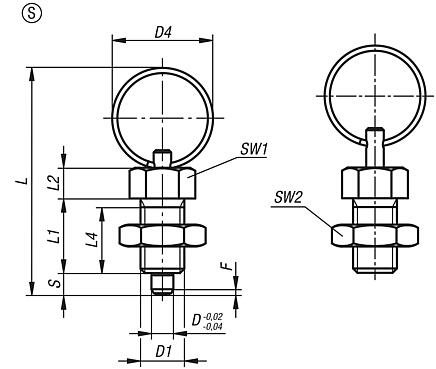

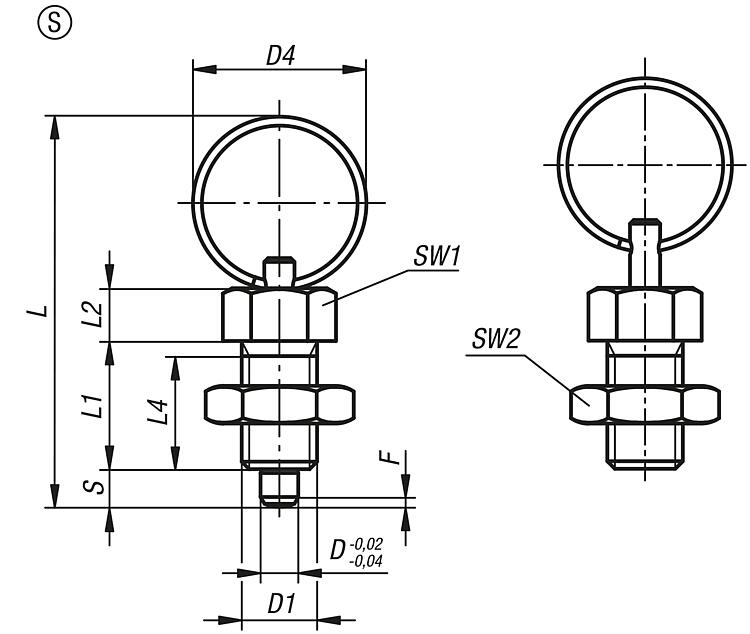

钢制或不锈钢锁紧柱塞，带不锈钢拉环和锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	锁紧螺母	主体表面	D	D1	D4	L	L1	L2	L4	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03092-4004	S	钢制	带锁紧螺母	硬化处理	4	M8x1	15	40	15	6	13	4	10	13	1	6	12	根据要求
03092-4105	S	钢制	带锁紧螺母	硬化处理	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12	根据要求
03092-4206	S	钢制	带锁紧螺母	硬化处理	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14	根据要求
03092-4308	S	钢制	带锁紧螺母	硬化处理	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35	根据要求
03092-4410	S	钢制	带锁紧螺母	硬化处理	10	M20x1,5	28	77	28	12	25	10	22	30	2,8	15	34	根据要求
03092-04004	S	不锈钢	带锁紧螺母	硬化处理	4	M8x1	15	40	15	6	13	4	10	13	1	6	12	根据要求
03092-04105	S	不锈钢	带锁紧螺母	硬化处理	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12	根据要求
03092-04206	S	不锈钢	带锁紧螺母	硬化处理	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14	根据要求
03092-04308	S	不锈钢	带锁紧螺母	硬化处理	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35	根据要求
03092-04410	S	不锈钢	带锁紧螺母	硬化处理	10	M20x1,5	28	77	28	12	25	10	22	30	2,8	15	34	根据要求
03092-14004	S	不锈钢	带锁紧螺母	未硬化处理	4	M8x1	15	40	15	6	13	4	10	13	1	6	12	根据要求
03092-14105	S	不锈钢	带锁紧螺母	未硬化处理	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12	根据要求
03092-14206	S	不锈钢	带锁紧螺母	未硬化处理	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14	根据要求
03092-14308	S	不锈钢	带锁紧螺母	未硬化处理	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35	根据要求
03092-14410	S	不锈钢	带锁紧螺母	未硬化处理	10	M20x1,5	28	77	28	12	25	10	22	30	2,8	15	34	根据要求

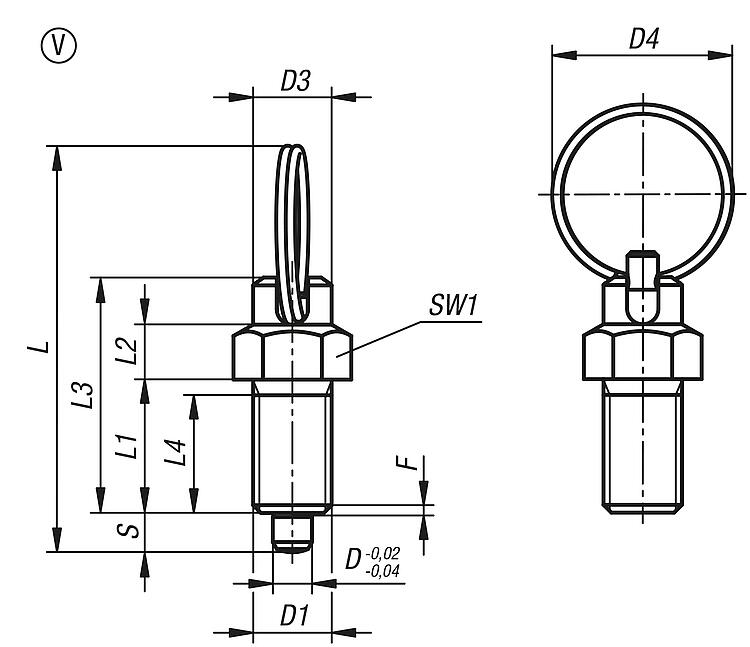

钢或不锈钢锁紧柱塞，带不锈钢拉环和锁槽，不带锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D3	D4	L	L1	L2	L3	L4	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03092-7004	V	钢制	硬化处理	4	M8x1	8	15	40	15	6	26	13	4	10	1	6	12	根据要求
03092-7105	V	钢制	硬化处理	5	M10x1	10	23	52	17	7	30	15	5	13	1,3	5	12	根据要求
03092-7206	V	钢制	硬化处理	6	M12x1,5	12	23	57	20	8	35	17	6	14	1,8	6	14	根据要求
03092-7308	V	钢制	硬化处理	8	M16x1,5	16	28	72	26	10	45	23	8	19	2,3	15	35	根据要求
03092-7410	V	钢制	硬化处理	10	M20x1,5	20	28	77	28	12	51	25	10	22	2,8	15	34	根据要求
03092-07004	V	不锈钢	硬化处理	4	M8x1	8	15	40	15	6	26	13	4	10	1	6	12	根据要求
03092-07105	V	不锈钢	硬化处理	5	M10x1	10	23	52	17	7	30	15	5	13	1,3	5	12	根据要求
03092-07206	V	不锈钢	硬化处理	6	M12x1,5	12	23	57	20	8	35	17	6	14	1,8	6	14	根据要求
03092-07308	V	不锈钢	硬化处理	8	M16x1,5	16	28	72	26	10	45	23	8	19	2,3	15	35	根据要求
03092-07410	V	不锈钢	硬化处理	10	M20x1,5	20	28	77	28	12	51	25	10	22	2,8	15	34	根据要求
03092-17004	V	不锈钢	未硬化处理	4	M8x1	8	15	40	15	6	26	13	4	10	1	6	12	根据要求
03092-17105	V	不锈钢	未硬化处理	5	M10x1	10	23	52	17	7	30	15	5	13	1,3	5	12	根据要求
03092-17206	V	不锈钢	未硬化处理	6	M12x1,5	12	23	57	20	8	35	17	6	14	1,8	6	14	根据要求
03092-17308	V	不锈钢	未硬化处理	8	M16x1,5	16	28	72	26	10	45	23	8	19	2,3	15	35	根据要求
03092-17410	V	不锈钢	未硬化处理	10	M20x1,5	20	28	77	28	12	51	25	10	22	2,8	15	34	根据要求

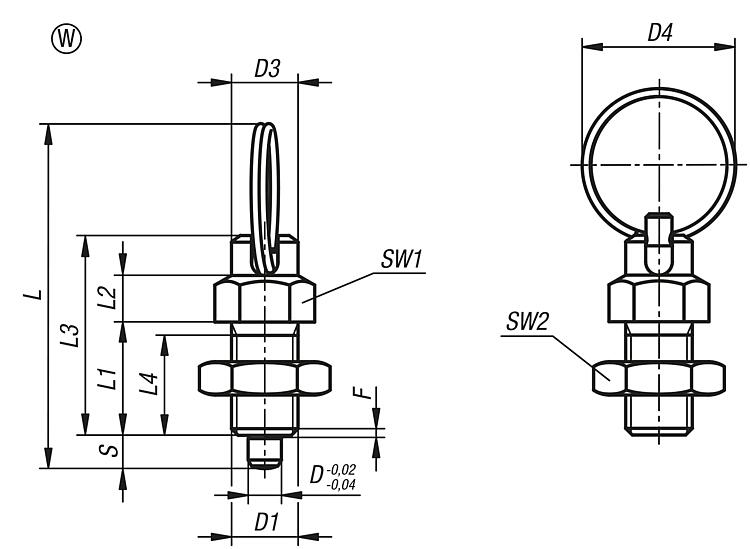

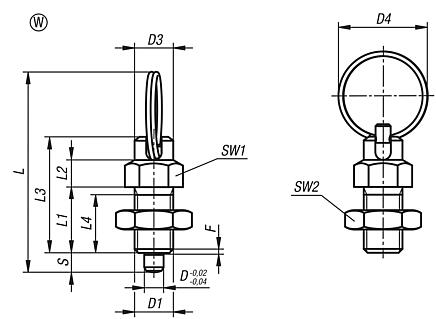

钢或不锈钢锁紧柱塞，配有不锈钢拉环、锁槽和锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D3	D4	L	L1	L2	L3	L4	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	价格
03092-8004	W	钢制	硬化处理	4	M8x1	8	15	40	15	6	26	13	4	10	13	1	6	12	根据要求
03092-8105	W	钢制	硬化处理	5	M10x1	10	23	52	17	7	30	15	5	13	17	1,3	5	12	根据要求
03092-8206	W	钢制	硬化处理	6	M12x1,5	12	23	57	20	8	35	17	6	14	19	1,8	6	14	根据要求
03092-8308	W	钢制	硬化处理	8	M16x1,5	16	28	72	26	10	45	23	8	19	24	2,3	15	35	根据要求
03092-8410	W	钢制	硬化处理	10	M20x1,5	20	28	77	28	12	51	25	10	22	30	2,8	15	34	根据要求
03092-08004	W	不锈钢	硬化处理	4	M8x1	8	15	40	15	6	26	13	4	10	13	1	6	12	根据要求
03092-08105	W	不锈钢	硬化处理	5	M10x1	10	23	52	17	7	30	15	5	13	17	1,3	5	12	根据要求
03092-08206	W	不锈钢	硬化处理	6	M12x1,5	12	23	57	20	8	35	17	6	14	19	1,8	6	14	根据要求
03092-08308	W	不锈钢	硬化处理	8	M16x1,5	16	28	72	26	10	45	23	8	19	24	2,3	15	35	根据要求
03092-08410	W	不锈钢	硬化处理	10	M20x1,5	20	28	77	28	12	51	25	10	22	30	2,8	15	34	根据要求
03092-18004	W	不锈钢	未硬化处理	4	M8x1	8	15	40	15	6	26	13	4	10	13	1	6	12	根据要求
03092-18105	W	不锈钢	未硬化处理	5	M10x1	10	23	52	17	7	30	15	5	13	17	1,3	5	12	根据要求
03092-18206	W	不锈钢	未硬化处理	6	M12x1,5	12	23	57	20	8	35	17	6	14	19	1,8	6	14	根据要求
03092-18308	W	不锈钢	未硬化处理	8	M16x1,5	16	28	72	26	10	45	23	8	19	24	2,3	15	35	根据要求
03092-18410	W	不锈钢	未硬化处理	10	M20x1,5	20	28	77	28	12	51	25	10	22	30	2,8	15	34	根据要求
