钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销

03096-42

钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销

商品描述/产品说明

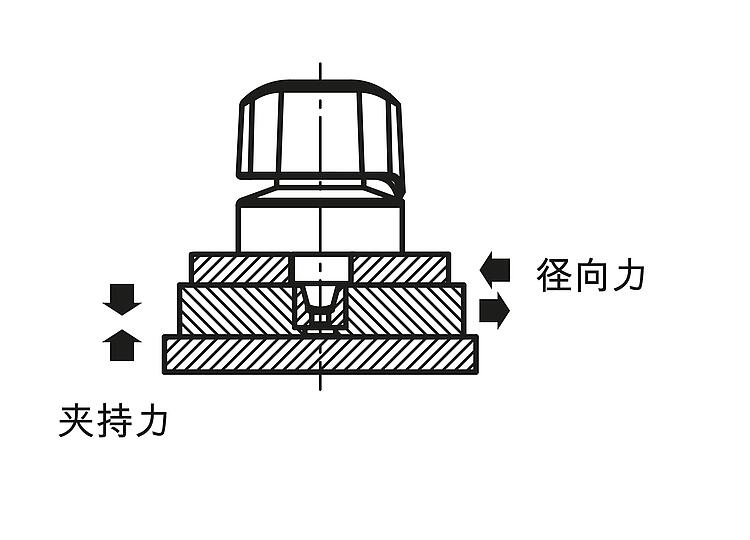

产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。

锁定标记可见，顶销可以完全脱出或部分脱出到锁定位置。
材料：外壳和螺栓为钢制。
铝制锁定标记。
旋钮，采用热塑性塑料 PA（聚酰胺）制成。规格：壳体和螺栓镀镍。
锁定标记经阳极氧化处理，红色。
黑色旋钮，玻璃纤维增强型。提示：安装方式 1，用于板厚 6 mm。
安装方式 2，A 型用于板厚大于 6 至 14 mm，B 型用于板厚大于 6 至 15 mm。
使用说明：A 型：
确保旋钮处于“OFF”档位，且螺栓缩回。
将带衬套的板子移入锁紧柱塞的下方。
将旋钮拧到档位“ON”上，进行夹紧。
完全夹紧时会听到一声咔嗒。
注意：如果锁紧柱塞轴向负载，请勿松开对锁紧柱塞的夹紧。由于是圆锥形状，螺栓可能无法缩回。

B 型：
当旋钮处于“OFF”档位时，将带有衬套的板子沿锁紧柱塞方向推动，直到弹簧压力将柱塞卡入衬套。
旋钮自动移至“MID”位置。
将旋钮从"MID"转到“ON”，进行完全夹紧，直到听到一声咔嗒。附件：衬套 03096-44。供货范围供货范围包括固定螺栓。图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 板
4) 开启位置
5) 关闭位置
6) 锁定标记

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03096-42 钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销

分度销 03096-42 的技术说明

图片（总概述）

钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销

钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销，A 型

图纸

钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销，A 型

商品选择/筛选

订货号	类型	D	D1	D2	D3	D4	D5	D6	D7	D8	D9	T	T1	L	L1	L2	L3	L4	CAD	配件	价格	订购
03096-42-0005	A	5	10	3,3	26	26	20	10	27	6,5	3,4	6	6-14	38,9	29	5,7	33	11			根据要求
03096-42-0007	A	7	12	4,9	32	32	24	12	33	8	4,5	6	6-15	44,7	34	5,7	39	13			根据要求

订货号	类型	行程 S	夹紧力 N	工作温度	径向力 kN	M	CAD	配件	价格	订购
03096-42-0005	A	4,2	140	80 °C	0,9	M3x5			根据要求
03096-42-0007	A	5	170	80 °C	1,3	M4x6			根据要求

钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销，B 型

图纸

钢制锁紧柱塞，带拉环、塑料旋转头和雏形顶销，B 型

商品选择/筛选

订货号	类型	形状类型	D	D1	D2	D3	D4	D6	D7	D8	D9	T	T1	L	L1	L2	L3	L4	CAD	配件	价格	订购
03096-42-0107	B	有中心位置	7	12	4,9	32	32	12	33	8	4,5	6	6-15	44,7	34	5,7	39	13			根据要求

订货号	类型	行程 S	夹紧力 N	F=簧弹力 (N)	工作温度	径向力 kN	M	CAD	配件	价格	订购
03096-42-0107	B	5	170	9	80 °C	1,3	M4x6			根据要求
